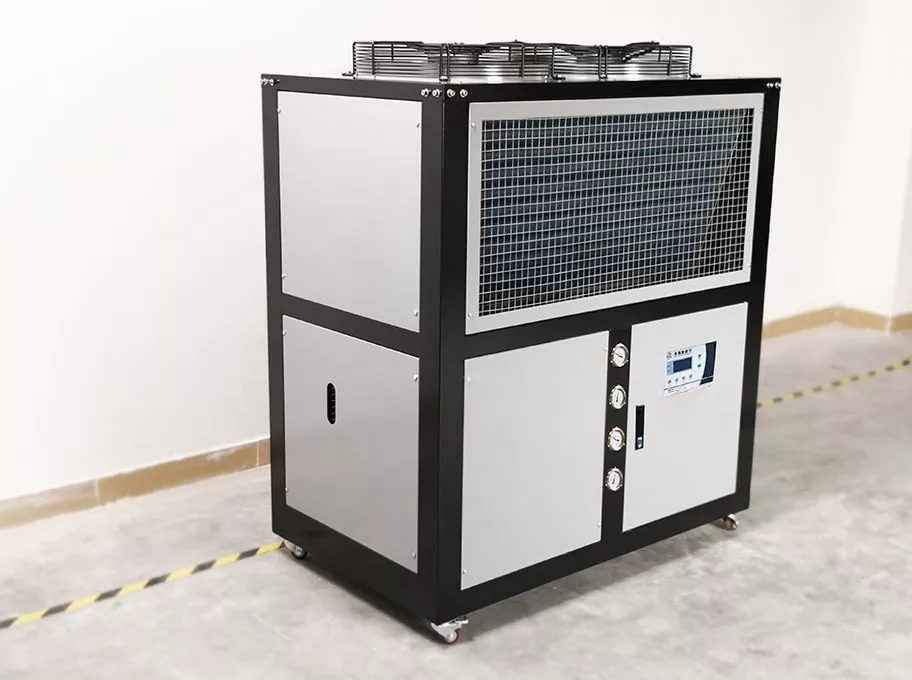

كيف تعمل وحدة TCU؟

1. مقدمة

تتغير درجة حرارة القالب خلال كل دورة صب القالب.

ينقل المعدن المنصهر الحرارة إلى القالب. ومن ثم تقوم دوائر التبريد بإزالة جزء من هذه الحرارة. يؤدي رش العفن وانقطاع الدورة وظروف المصنع إلى حدوث المزيد من التغيرات في درجات الحرارة.

تؤثر هذه التحولات على:

• تدفق المعادن

• ملء التجويف

• التصلب

• جودة السطح

• أبعاد الصب

• وقت الدورة

• عمر خدمة القالب

قد يتسبب القالب البارد في ملء غير مكتمل أو علامات تدفق مرئية. قد يؤدي ارتفاع درجة حرارة القالب إلى زيادة وقت الالتصاق واللحام والتبريد. يمكن أن تسبب درجات الحرارة غير المتساوية أيضًا انكماشًا محليًا أو اختلافًا في الأبعاد.

تقوم وحدة التحكم في درجة الحرارة، والتي تسمى عادة TCU، بإدارة هذا التوازن الحراري.

يقوم بتدوير الماء أو الزيت الحراري عبر قنوات داخل القالب. تقوم الوحدة بتسخين أو تبريد السائل وفقًا لنقطة محددة.

لا يمكن للتبريد السلبي أن يوفر نفس المستوى من التحكم. لا يمكن تسخين القالب البارد قبل الإنتاج. كما أنها تستجيب بشكل سيئ للأحمال الحرارية المتغيرة.

وبالتالي فإن وحدة TCU تقوم بأكثر من مجرد تبريد القالب. إنه ينظم بشكل فعال نقل الحرارة طوال دورة الإنتاج.

يشرح هذا الدليل:

• مبدأ عمل وحدة التحكم في درجة الحرارة

• كيف تتحكم وحدة TCU في درجة حرارة العفن

• كيف تعمل دورة التدفئة والتبريد

• ما هي مكونات TCU التي تنظم العملية؟

• كيف تعمل دوائر السوائل المختلفة

• لماذا يهم معدل التدفق والاضطراب

• كيف يقوم المشغلون باستكشاف أخطاء درجة الحرارة غير المستقرة وإصلاحها

توفر Longhua حلول وحدة التحكم في درجة الحرارة المتكاملة لخطوط إنتاج الصب بالقالب.

ملحوظة: تعمل وحدة TCU على تنظيم نقل الحرارة في جميع أنحاء دائرة القالب، وليس فقط درجة حرارة السائل.

2. ما هي وحدة التحكم في درجة الحرارة؟

وحدة التحكم في درجة الحرارة هي نظام إدارة حراري صناعي.

يضيف أو يزيل الحرارة من عملية التصنيع. في عملية الصب بالقالب، فإنه ينظم درجة حرارة التشغيل للقوالب، والنوى، ودوائر التبريد.

تقوم الوحدة بتدوير سائل نقل الحرارة بين وحدة TCU والقالب. يستخدم الماء عادة في درجات حرارة معتدلة. يدعم الزيت الحراري درجات حرارة التشغيل الأعلى.

جهاز التحكم في درجة حرارة القالب الحالي الخاص بـ Longhua لديه نطاق عمل منشور يتراوح من 50 درجة مئوية إلى 300 درجة مئوية. يغطي التكوين ذو الأساس المائي 50 درجة مئوية إلى 120 درجة مئوية. يغطي التكوين المعتمد على الزيت من 50 درجة مئوية إلى 300 درجة مئوية.

2.1 ما الذي يتحكم فيه TCU؟

تتحكم وحدة TCU بشكل أساسي في درجة حرارة السائل المتداول.

يقوم السائل بعد ذلك بنقل الحرارة إلى أو من قالب الفولاذ. تؤثر هذه العملية على درجة حرارة التجويف ودرجة الحرارة الأساسية وظروف التصلب.

يمكن للمشغلين مراقبة:

• درجة حرارة سائل العرض

• عودة درجة حرارة السوائل

• درجة حرارة سطح القالب

• درجة حرارة التجويف

• ضغط السوائل

• معدل تدفق السوائل

تعرض شاشة وحدة التحكم عادة درجة حرارة السائل. قد لا يمثل كل سطح القالب.

تختلف درجات الحرارة المحلية بسبب:

• هندسة الصب

• موقف قناة التبريد

• سمك الجدار

• مدخلات الحرارة المعدنية

• توزيع الرذاذ

• تصميم الأساسية والتجويف

بالنسبة للمسبوكات الحرجة، يجب على المهندسين مقارنة قياسات السوائل مع درجات حرارة القالب الفعلية.

2.2 وحدة التحكم في درجة الحرارة مقابل مضخة مياه التبريد

تقوم مضخة مياه التبريد بنقل السوائل فقط.

لا يقوم تلقائيًا بقياس درجة الحرارة أو ضبط مخرجات التدفئة والتبريد.

تجمع وحدة التحكم في درجة الحرارة بين:

• تداول السوائل

• التدفئة

• تبريد

• استشعار درجة الحرارة

• التحكم في ردود الفعل

• حماية الضغط

• مراقبة الإنذار

تسمح هذه الوظائف لها بالحفاظ على نافذة عملية خاضعة للرقابة.

2.3 TCU مقابل المبرد الصناعي

يقوم المبرد الصناعي القياسي بإزالة الحرارة بشكل أساسي.

يستخدم التبريد لإنتاج الماء البارد. قد تزود هذه المياه العديد من الآلات أو أنظمة المصانع.

تؤدي وحدة TCU دورًا مختلفًا.

يمكنه تسخين قالب بارد أثناء بدء التشغيل. يمكنه أيضًا تبريد السائل المتداول أثناء الإنتاج. تستخدم العديد من تكوينات TCU الماء من المبرد أو برج التبريد.

يمكن لوحدة TCU والمبرد العمل معًا. إنهم لا يؤدون نفس الوظيفة.

2.4 أين يتم تركيب وحدة TCU؟

تقع وحدة TCU بين دوائر القالب وإمدادات تبريد المصنع.

تقوم الخراطيم بتوصيله بالقنوات الداخلية في نصفي القالب الثابت والمتحرك. قد تتحكم الدوائر المنفصلة في النوى أو التجاويف أو المناطق الساخنة المحلية.

تقدم Longhua أجهزة التحكم في درجة حرارة القالب في تكوينات الدائرة الواحدة والدائرة المزدوجة. تدعم وحدة التحكم الحالية أيضًا منطقة إلى ست مناطق درجة حرارة يتم التحكم فيها بشكل مستقل.

يمكن دمج وحدة TCU مع آلات الصب بالقالب بالغرفة الباردة ، وأنظمة التشغيل الآلي، وضوابط الإنتاج المركزية.

نصيحة: حدد دوائر القالب قبل تحديد تكوين TCU.

3. كيف تعمل وحدة TCU؟

يجمع مبدأ عمل وحدة التحكم في درجة الحرارة بين دوران السوائل وقياس درجة الحرارة والتحكم التلقائي في ردود الفعل.

تحتوي دورة التشغيل على سبع مراحل رئيسية.

3.1 يبدأ تداول السوائل العملية

تقوم المضخة بنقل الماء أو الزيت الحراري من وحدة TCU.

ينتقل السائل عبر خرطوم الإمداد ويدخل إلى قنوات القالب. يمتص أو يطلق الحرارة أثناء مروره عبر القالب.

ثم يعود السائل إلى وحدة TCU.

إن دوران السائل الحراري المستمر يبقي القالب متصلاً بنظام التدفئة والتبريد.

التدفق المقيد يقلل من أداء التحكم في درجة الحرارة. يمكن أن تؤدي القنوات المسدودة والخراطيم الصغيرة والمرشحات المسدودة والصمامات المغلقة إلى إضعاف نقل الحرارة.

3.2 أجهزة استشعار درجة الحرارة تقيس العملية

تقوم أجهزة استشعار درجة الحرارة بمراقبة السائل المنتشر.

تستخدم معظم الأنظمة كاشفات درجة الحرارة المقاومة أو المزدوجات الحرارية. يرسلون قراءات درجة الحرارة إلى وحدة التحكم.

يؤثر وضع المستشعر على دقة التحكم.

يقوم مستشعر العرض بقياس السائل الذي يدخل القالب. يقوم مستشعر العودة بقياس السائل الخارج من القالب. يشير اختلاف درجة الحرارة إلى كمية الحرارة المنقولة أثناء الدورة الدموية.

يوفر مستشعر سطح القالب معلومات منفصلة. يمكنه تحديد المناطق الساخنة أو الباردة المحلية.

قد تتسبب أجهزة استشعار درجة الحرارة التالفة أو التي تم وضعها بشكل سيء في التحكم غير المستقر.

3.3 يقوم جهاز التحكم PID بمقارنة درجة الحرارة

يقوم المشغل بإدخال درجة حرارة مستهدفة تسمى نقطة الضبط.

تقوم وحدة التحكم PID بمقارنة نقطة الضبط هذه مع درجة الحرارة المقاسة. ثم يقوم بحساب استجابة التدفئة أو التبريد المطلوبة.

يمثل PID ثلاثة إجراءات تحكم:

• يستجيب التحكم النسبي لخطأ درجة الحرارة الحالية.

• يقوم التحكم المتكامل بتصحيح إزاحة درجة الحرارة الدائمة.

• يتفاعل التحكم المشتق مع التغيرات السريعة في درجات الحرارة.

يعمل التحكم في درجة الحرارة PID في وحدة TCU على تقليل التجاوز المتكرر والنقصان في التصوير.

تسرد صفحة منتج Longhua التحكم الذكي PID ودقة درجة الحرارة التي تبلغ ±0.1 درجة مئوية. هذه هي مواصفات وحدة التحكم. هذا لا يعني أن كل سطح القالب يبقى ضمن ±0.1 درجة مئوية.

3.4 السخان يرفع درجة حرارة السوائل

يتم تنشيط السخان عندما تنخفض درجة الحرارة المقاسة عن النقطة المحددة.

تقوم عناصر التسخين الكهربائية بنقل الطاقة إلى السائل. ثم تقوم مضخة الدوران بنقل هذه الطاقة إلى القالب.

التدفئة مهمة بشكل خاص أثناء بدء التشغيل.

يمكن أن يتعرض القالب البارد لصدمة حرارية شديدة بعد تلقي المعدن المنصهر. التسخين التدريجي يقلل من هذا الفرق في درجة الحرارة.

قد تعمل التدفئة أيضًا أثناء:

• معدلات إنتاج منخفضة

• انقطاع الدورة الطويلة

• ظروف المصنع الباردة

• أوزان صغيرة بالرصاص

• استقرار العملية الأولية

يجب أن يتوافق نظام التسخين مع وزن القالب وكتلته الحرارية.

3.5 يقوم نظام التبريد بإزالة الحرارة الزائدة

تضيف كل طلقة صب الحرارة إلى القالب.

عندما يتجاوز السائل نقطة الضبط، تبدأ وحدة التحكم عملية التبريد. تعتمد طريقة التبريد على تصميم دائرة TCU.

يضيف نظام الحقن المباشر الماء البارد إلى حلقة العملية. ينقل نظام الحلقة المغلقة الحرارة من خلال مبادل حراري.

ينظم صمام التبريد تدفق مياه المرافق. توفر صمامات التعديل تحكمًا أكثر سلاسة من صمامات التشغيل والإيقاف الأساسية.

عادةً ما تحتاج وحدة TCU القياسية إلى مصدر خارجي لرفض الحرارة. قد يكون هذا مبردًا أو برج تبريد أو نظام مياه تبريد مركزي.

3.6 عودة السوائل للتجديد

يعود السائل الدافئ من القالب.

تقوم وحدة التحكم في درجة الحرارة بقياس درجة حرارتها مرة أخرى. ثم يقوم بتسخين السائل أو تبريده أو إعادة تدويره دون تعديل.

يعود السائل المحضر إلى القالب.

تخلق هذه العملية نظامًا مستمرًا للتحكم في درجة حرارة الحلقة المغلقة:

1. تقوم المضخة بتدوير السائل.

2. أجهزة الاستشعار تقيس درجة حرارته.

3. وحدة التحكم تقارنها بنقطة الضبط.

4. تقوم وحدة TCU بتنشيط التدفئة أو التبريد.

5. يعود السائل إلى القالب.

6. وتتكرر الدورة بشكل مستمر.

3.7 يقوم TCU بموازنة طلقات الصب المتكررة

كل طلقة صب تغير الحمل الحراري للقالب.

تنقل المسبوكات الكبيرة حرارة أكثر من المسبوكات الصغيرة. الدورات الأسرع تترك وقتًا أقل للتعافي بين اللقطات.

يجب أن تستجيب وحدة TCU دون التسبب في تغيرات حادة في درجات الحرارة.

يتطلب التشغيل المستقر ما يكفي:

• تدفق المضخة

• قوة التدفئة

• قدرة التبريد

• منطقة المبادلات الحرارية

• حجم السوائل

• التحكم في سرعة الاستجابة

ملحوظة: تحافظ وحدة TCU على نافذة حرارية يمكن التحكم فيها، وليس درجة حرارة واحدة متطابقة عبر القالب بأكمله.

4. ما هي مكونات TCU الرئيسية؟

تعمل عدة مكونات معًا داخل وحدة التحكم في درجة الحرارة.

4.1 مضخة الدورة الدموية

توفر مضخة الدوران تدفق السوائل والضغط.

يجب أن تتغلب على المقاومة من:

• خراطيم

• الصمامات

• وصلات

• المرشحات

• قنوات العفن

• مبادلات حرارية

قد تؤدي المضخة الضعيفة إلى تدفق غير كافٍ. قد تؤدي المضخة كبيرة الحجم إلى زيادة الضغط واستهلاك الطاقة وتآكل الختم.

يجب أن يأخذ اختيار المضخة بعين الاعتبار:

• معدل التدفق المطلوب

• فقدان ضغط الدائرة

• لزوجة السوائل

• درجة حرارة التشغيل

• قطر خرطوم

• تخطيط القناة

مضخات الطرد المركزي شائعة في الأنظمة القائمة على الماء. قد تستخدم الأنظمة المتخصصة أنواعًا أخرى من المضخات.

4.2 نظام السخان والتبريد

يرفع السخان درجة حرارة سائل العملية.

يقوم نظام التبريد بإزالة الحرارة الزائدة. ويمكن استخدام الحقن المباشر للمياه أو مبادل حراري.

تعمل مضخة TCU والمبادل الحراري كدائرة حرارية واحدة. تقوم المضخة بنقل السائل، بينما يقوم المبادل الحراري بنقل الطاقة.

يجب أن تتوافق قدرة التدفئة والتبريد مع الحمل الفعلي للعملية.

سخان صغير الحجم يخلق بدء تشغيل بطيء. يؤدي التبريد غير الكافي إلى زيادة تدريجية في درجة الحرارة أثناء الإنتاج.

4.3 أجهزة استشعار درجة الحرارة وجهاز التحكم PID

توفر أجهزة استشعار درجة الحرارة ردود الفعل اللازمة للتحكم الآلي.

تستخدم وحدة التحكم PID هذه الملاحظات لتنظيم السخانات والصمامات ومخرجات التبريد.

قد توفر الأنظمة الحديثة أيضًا:

• عملية تعمل باللمس

• سجلات الإنذار

• تسجيل البيانات

• المراقبة عن بعد

• واجهات الاتصالات

• يعرض اتجاه العملية

تشتمل وحدة التحكم في درجة حرارة القالب الحالية من Longhua على تشغيل شاشة اللمس، ومراقبة الأخطاء، ووظائف البيانات عن بعد.

يجب فحص أجهزة الاستشعار ومعايرتها بانتظام. يمكن أن تؤدي القراءات غير الصحيحة إلى إنشاء دورات تسخين وتبريد غير مستقرة.

4.4 الخزان ومساحة التوسعة وأجهزة السلامة

يحافظ خزان السوائل على إمدادات مستقرة.

تحتاج أنظمة الزيت الحراري أيضًا إلى مساحة توسعة. يزداد حجم الزيت مع ارتفاع درجة حرارته.

تشمل أجهزة السلامة الشائعة ما يلي:

• حماية تخفيف الضغط

• إنذارات انخفاض السوائل

• إنذارات ارتفاع درجة الحرارة

• حماية الزائد للمضخة

• مراقبة التسرب

• الاغلاق في حالات الطوارئ

نصيحة: قارن وظائف حماية السلامة والمراقبة قبل مقارنة أسعار المعدات.

5. كيف تعمل دوائر TCU المختلفة؟

يحدد تصميم الدائرة كيفية تلقي سائل العملية للتبريد.

5.1 دائرة TCU للحقن المباشر

يستخدم نظام الحقن المباشر مياه المرافق داخل حلقة العملية.

يدخل الماء البارد عندما تصبح درجة حرارة العملية مرتفعة للغاية. يخرج الماء الدافئ الزائد من خلال خط الصرف أو العودة.

وتشمل مزاياها ما يلي:

• بناء بسيط

• استجابة تبريد سريعة

• انخفاض التكلفة الأولية

• مراحل انتقال الحرارة أقل

ومع ذلك، تؤثر جودة مياه المرافق بشكل مباشر على دائرة القالب.

قد يدخل الحجم والتآكل والتلوث إلى القنوات.

5.2 الدائرة المغلقة TCU

تحافظ وحدة TCU ذات الدائرة المغلقة على سائل العملية داخل حلقة محكمة الغلق.

يقوم المبادل الحراري بإزالة الحرارة دون خلط مياه المرافق في سائل العملية.

يوفر هذا التصميم:

• سائل العملية الأنظف

• انخفاض فقدان السوائل

• السيطرة على التلوث بشكل أفضل

• ظروف السوائل أكثر استقرارا

الدوائر المغلقة مناسبة لتطبيقات التحكم في درجة حرارة العفن.

5.3 الدائرة المعزولة TCU

يقوم النظام المعزول بفصل سائل العملية تمامًا عن مياه التبريد.

يمر سائل العملية عبر جانب واحد من المبادل الحراري. يمر ماء التبريد عبر الجانب الآخر.

لا يختلط السائلان أثناء التشغيل العادي.

هذا النظام مطلوب عند استخدام:

• زيت حراري

• مخاليط جليكول

• سوائل العمليات المتخصصة

• دوائر السوائل النظيفة

5.4 اختيار الدائرة الصحيحة

يعتمد الاختيار على:

• درجة الحرارة المستهدفة

• سائل العملية

• نوعية المياه

• قدرة التبريد

• ضغط التشغيل

• موارد الصيانة

• حساسية التلوث

6. ما أهمية معدل التدفق والاضطراب؟

درجة الحرارة وحدها لا يمكن أن تؤكد الأداء الجيد لنقل الحرارة.

يجب أن يتحرك السائل أيضًا عبر قنوات القالب بمعدل مناسب.

6.1 التدفق الصفحي مقابل التدفق المضطرب

يتحرك التدفق الصفحي في طبقات ناعمة.

السائل الأقرب لجدار القناة ينقل الحرارة. تظل الطبقات الداخلية معزولة جزئيًا.

هذا الشرط يحد من كفاءة نقل الحرارة.

التدفق المضطرب يخلق خلطًا غير منتظم وحركة السوائل. يصل المزيد من السوائل إلى سطح القناة.

هذا يحسن:

• نقل الحرارة

• توحيد درجة الحرارة

• استجابة التبريد

• استقرار منطقة العفن

تحدد المادة المرجعية التدفق المضطرب كشرط مهم للتحكم الفعال في درجة حرارة القالب.

6.2 رقم رينولدز في أنظمة TCU

يساعد رقم رينولدز في تصنيف تدفق السوائل.

يعتمد ذلك على:

• سرعة السوائل

• قطر القناة الداخلية

• كثافة السوائل

• لزوجة السوائل

تشير القيم الأعلى من 4000 تقريبًا إلى التدفق المضطرب. يعتمد الانتقال الدقيق على هندسة القناة وخصائص السوائل.

6.3 كيف يؤثر معدل التدفق على درجة حرارة العفن

قد يؤدي التدفق غير الكافي إلى إنشاء نقاط ساخنة محلية.

قد يؤدي ضغط النظام المفرط إلى إتلاف الخراطيم أو الأختام أو الوصلات. كما تزيد القنوات الضيقة والخراطيم الطويلة من فقدان الضغط.

يجب على المشغلين مراقبة:

• درجة حرارة العرض

• عودة درجة الحرارة

• معدل التدفق

• ضغط العرض

• عودة الضغط

• الاختلافات بين مناطق العفن

قد يشير الاختلاف الكبير في درجة حرارة العرض والإرجاع إلى الحمل الحراري العالي. قد يكشف أيضًا عن عدم كفاية التدفق.

نصيحة: تحقق من تدفق السوائل قبل خفض نقطة ضبط درجة الحرارة.

7. كيف تعمل وحدات TCU القائمة على الماء والنفط؟

تستخدم أنظمة المياه والنفط نفس مبدأ التحكم في التغذية الراجعة.

ومع ذلك، فإن نطاقات درجات الحرارة واحتياجات الصيانة تختلف.

7.1 وحدات التحكم في درجة الحرارة المعتمدة على الماء

يوفر الماء أداءً قويًا في نقل الحرارة.

يستجيب بسرعة أثناء التسخين والتبريد. كما أن لديها تكلفة تشغيل منخفضة نسبيًا.

تسرد Longhua نطاق عمل يتراوح من 50 درجة مئوية إلى 120 درجة مئوية لجهاز التحكم في درجة حرارة القالب المعتمد على الماء.

يجب على المشغلين إدارة:

• تشكيل النطاق

• تآكل

• نوعية المياه

• ضغط النظام

• حالة الختم

• خطر التجميد

يمكن أن تعمل أنظمة الماء المضغوط فوق درجة حرارة الغليان الجوية العادية. يجب أن يدعم كل مكون الضغط المطلوب.

7.2 وحدات التحكم في درجة حرارة الزيت الحراري

يدعم الزيت الحراري درجات حرارة أعلى للعملية.

تدرج Longhua نطاق عمل يتراوح بين 50 درجة مئوية إلى 300 درجة مئوية لوحدة التحكم المعتمدة على الزيت.

تتطلب أنظمة النفط:

• زيت نقل الحرارة المعتمد

• إدارة التوسع

• منع التسرب

• مراقبة درجة الحرارة

• صيانة الفلتر

• فحص حالة الزيت

قد يتأكسد الزيت الحراري أو يتحلل تحت درجات الحرارة المفرطة. يجب أن يفي دائمًا بمواصفات الشركة المصنعة لـ TCU.

7.3 اختيار الماء مقابل الزيت

يجب أن يتبع اختيار السوائل درجة الحرارة المطلوبة وتصميم القالب ومواصفات النظام.

8. كيف تعمل وحدة TCU على تحسين أداء الصب بالقالب؟

8.1 ملء القالب بشكل أكثر اتساقًا

درجة حرارة القالب المستقرة تدعم التدفق المعدني المتوقع.

قد تسبب مناطق التجويف البارد تصلبًا مبكرًا. الحرارة المفرطة قد تزيد من الالتصاق أو اللحام.

يدعم القالب المتوازن ملء تجويف أكثر اتساقًا.

8.2 التصلب والأبعاد المتحكم فيها

يؤثر معدل التبريد على التصلب والانكماش.

قد تؤدي درجة حرارة العفن غير المتساوية إلى:

• Warpage

• انكماش محلي

• تأخر التبريد

• الانجراف الأبعاد

• طرد غير متساو

يساعد التحكم متعدد المناطق على إدارة المناطق التي تحمل أحمالًا حرارية مختلفة.

8.3 أوقات الدورة المستقرة

درجة حرارة القالب المتكررة تدعم التبريد المتوقع.

قد يتطلب القالب المحموم وقتًا أطول للتصلب. قد يؤدي التبريد المفرط إلى حدوث مشاكل في التعبئة أو ارتفاع الضغط الحراري.

تعمل عملية TCU المستقرة على تحسين اتساق الإنتاج.

8.4 تقليل الإجهاد الحراري الناتج عن العفن

التسخين التدريجي يقلل من صدمة بدء التشغيل.

كما يحد التشغيل المستقر من درجات الحرارة القصوى المتكررة. الإغلاق المتحكم فيه يقلل من الانكماش المفاجئ.

التحكم الصحيح في درجة حرارة القالب يدعم عمرًا أطول للقالب. توصي Longhua أيضًا بالتبريد المتوازن والتحكم في درجة الحرارة لتقليل تشوه العفن وتلفه.

تعرف على المزيد حول التحكم في درجة حرارة قالب الصب وصيانته.

ملحوظة: تقلل وحدة TCU من مخاطر العيوب ولكنها لا يمكن أن تحل محل التحكم الصحيح في البوابات والتهوية والحقن وجودة الذوبان.

9. كيف يجب على المشغلين إعداد وحدة TCU واستكشاف الأخطاء وإصلاحها؟

9.1 تأكيد متطلبات العملية

قبل بدء التشغيل، تأكد من:

• نوع سبيكة

• وزن القالب

• وزن الصب

• وقت الدورة

• درجة الحرارة المطلوبة

• نوع السائل

• التدفق المطلوب

• ضغط التشغيل

• عدد الدوائر

يجب أن تتطابق وحدة TCU مع كل من القالب وإمدادات المرافق.

9.2 بدء النظام واستقراره

استخدم هذا التسلسل الأساسي:

1. تحقق من مستوى السائل.

2. فحص الخراطيم والوصلات.

3. افتح الصمامات المطلوبة.

4. ملء وتنفيس الدائرة.

5. تأكيد دوران المضخة.

6. بدء تداول السوائل.

7. تسخين القالب تدريجياً.

8. السماح للنظام بالاستقرار.

9. ابدأ الإنتاج بمعدل متحكم فيه.

لا تبدأ الإنتاج بأقصى سرعة مباشرة بعد بدء التشغيل.

9.3 مشاكل TCU الشائعة

9.4 تسلسل استكشاف الأخطاء وإصلاحها

تحقق من الإنذارات أولاً.

ثم أكد:

• مستوى السوائل

• تشغيل المضخة

• قراءات الاستشعار

• درجة حرارة العرض

• عودة درجة الحرارة

• التدفق والضغط

فحص المرشحات والخراطيم والصمامات وقنوات القالب والسخانات والمبادل الحراري.

التحقق من إمدادات مياه التبريد.

اضبط متغيرًا رئيسيًا واحدًا في كل مرة. سجل التصحيح النهائي وإعدادات التشغيل المعتمدة.

نصيحة: لا تقم مطلقًا بإعادة ضبط المنبه بشكل متكرر دون تحديد السبب الحراري أو الميكانيكي.

10. الاستنتاج

كيف تعمل وحدة التحكم في درجة الحرارة؟

يقوم بتدوير الماء أو الزيت الحراري من خلال قنوات العفن. تقوم أجهزة استشعار درجة الحرارة بقياس سائل العملية. تقوم وحدة التحكم PID بمقارنة القراءة بنقطة الضبط.

يقوم النظام بعد ذلك بتنشيط التدفئة أو التبريد.

دورة التشغيل الكاملة هي:

1. ضخ السائل من خلال القالب.

2. قياس درجة حرارة العملية.

3. قارنها مع نقطة الضبط.

4. تفعيل التدفئة أو التبريد.

5. العودة وتجديد السائل.

6. كرر الدورة بشكل مستمر.

يعتمد أداء TCU الفعال على:

• قدرة التدفئة الصحيحة

• قدرة تبريد كافية

• تدفق المضخة المناسب

• أجهزة استشعار درجة الحرارة دقيقة

• تحكم PID مستقر

• الاختيار الصحيح للسوائل

• تنظيف قنوات العفن

• تصميم الدوائر المناسبة

تقدم Longhua أجهزة التحكم في درجة حرارة القالب التي تغطي نطاق عمل يتراوح من 50 درجة مئوية إلى 300 درجة مئوية. تشمل الخيارات المتاحة تكوينات الدائرة الواحدة والدائرة المزدوجة. يمكن للنظام أيضًا دعم منطقة درجة حرارة واحدة إلى ست مناطق.

تقوم وحدة TCU بأكثر من مجرد تسخين أو تبريد السوائل.

إنه يدير نقل الحرارة عبر دورة الصب الكاملة. التحكم الصحيح يدعم التعبئة المستقرة، والتصلب المتحكم فيه، والأبعاد القابلة للتكرار، والإنتاج الفعال، وتقليل إجهاد القالب.

بالنسبة للمشاريع التي تشتمل على الماكينة الكاملة والعفن ونظام التحكم الحراري، استكشف قوالب الصب بالقالب المخصصة وحلول خط الإنتاج من Longhua.

التعليمات

س: ما هو مبدأ عمل وحدة التحكم في درجة الحرارة؟

ج: تقوم وحدة التحكم في درجة الحرارة بتدوير السائل عبر القالب، وقياس درجة حرارته، واستخدام التحكم PID لتنشيط التدفئة أو التبريد. تحافظ حلقة التغذية الراجعة المستمرة هذه على درجة حرارة العملية المحددة أثناء الإنتاج.

س: كيف تتحكم وحدة التحكم في درجة الحرارة في درجة حرارة القالب؟

ج: تعمل وحدة التحكم في درجة الحرارة على تنظيم درجة حرارة سائل الإمداد الذي يدخل القالب. كما أنه يراقب ظروف عودة السوائل. تنتقل الحرارة بعد ذلك بين السائل المتداول والفولاذ القالب والمعدن المنصهر خلال كل دورة صب.

س: لماذا نستخدم وحدة التحكم في درجة الحرارة في الصب بالقالب؟

ج: تعمل وحدة التحكم في درجة الحرارة على تحسين ثبات درجة حرارة القالب. إنه يدعم التدفق المعدني المتسق، والتصلب المتحكم فيه، والأبعاد القابلة للتكرار، وأوقات الدورات المستقرة، وتقليل الضغط الحراري للقالب.

س: ما الذي يؤثر على تكلفة وحدة التحكم في درجة الحرارة؟

ج: تعتمد تكاليف وحدة التحكم في درجة الحرارة على سعة التسخين، وقدرة التبريد، وأداء المضخة، ونطاق درجة الحرارة، ونوع السائل، وتصميم الدائرة، وعدد المناطق، ووظائف السلامة، وميزات التحكم. يؤثر التركيب والصيانة واستخدام الطاقة أيضًا على إجمالي تكاليف الملكية.

س: كيف يختلف التحكم في درجة الحرارة في الحلقة المغلقة عن التبريد؟

ج: يمكن لوحدة TCU ذات الحلقة المغلقة إضافة الحرارة أو إزالتها للحفاظ على نقطة ضبط العملية. يوفر المبرد الصناعي القياسي في المقام الأول قدرة التبريد. تتحكم وحدة TCU بشكل فعال في دائرة القالب، بينما يعمل المبرد كمصدر لرفض الحرارة.

س: لماذا تتقلب درجة حرارة TCU؟

ج: تشمل الأسباب الشائعة التدفق غير الكافي، أو الهواء المحبوس، أو أجهزة استشعار درجة الحرارة الخاطئة، أو إعدادات PID غير المناسبة، أو قنوات العفن المسدودة، أو مياه المرافق غير المستقرة. يجب على المشغلين فحص الدائرة الكاملة قبل تغيير نقطة ضبط درجة الحرارة.

تقدم Longhua أجهزة التحكم في درجة حرارة العفن التي تغطي 50 درجة مئوية إلى 300 درجة مئوية. يجب على المشترين التأكد من درجة الحرارة المستهدفة، وسائل نقل الحرارة، وتخطيط الدائرة، وقدرة التدفئة والتبريد، وعدد المناطق المطلوبة قبل تحديد عدم استقرار TCU.e.
