كيف يتم تكوين خط إنتاج الصب بالقالب الكامل؟

يحمل الاستثمار في المعدات الرأسمالية وتخطيط المرافق في التصنيع بكميات كبيرة مخاطر عالية. تتفاقم أوجه القصور الطفيفة بسرعة وتؤدي إلى خسائر تشغيلية كبيرة، مما يجعل مرحلة التصميم الأولية هي الخطوة الأكثر أهمية في هندسة المصنع. تمثل محاذاة مواصفات السبائك وحمولة الماكينة والإدارة الحرارية والأتمتة في سير عمل متماسك تحديًا ميكانيكيًا معقدًا. يجب عليك موازنة هذه المتغيرات دون إنشاء اختناقات في وقت الدورة أو معدلات خردة مفرطة تعرقل جداول الإنتاج.

يعد هذا الدليل بمثابة مخطط فني لتقييم وتصميم وتحسين خط إنتاج قوالب الصب الكامل . بالانتقال بشكل منهجي من صهر المواد الخام إلى تشطيب الجزء النهائي، نقوم بفحص المتطلبات الميكانيكية والحرارية اللازمة لبناء خلية تصنيع عالية الكفاءة وقابلة للتكرار. سنغطي التكوينات الدقيقة للمعدات، وتكتيكات التنظيم الحراري، وخطوات تكامل الأتمتة لضمان زيادة إنتاجية منشأتك إلى الحد الأقصى مع الحفاظ على التفاوتات الصارمة للأبعاد عبر آلاف الدورات.

الوجبات السريعة الرئيسية

• محاذاة العملية: تملي الخصائص الفيزيائية للسبائك المستهدفة الاختيار الأساسي بين تكوينات الغرفة الساخنة والغرفة الباردة.

• الأتمتة إلزامية للإنتاج: يعد دمج المغرفة الآلية، والاستخراج، وتزييت القالب الآلي أمرًا بالغ الأهمية للحفاظ على الاتساق الحراري، وتقليل أوقات الدورات، ومنع تلف الأجزاء.

• تكامل ما بعد الصب: يجب أن يأخذ الخط الحقيقي الشامل في الاعتبار التشذيب والتصنيع باستخدام الحاسب الآلي وتشطيب السطح ضمن سير العمل المستمر لتقليل مخزون العمل الجاري (WIP).

• قابلية التوسع مقابل البصمة: تتطلب التكوينات المخصصة الموازنة بين آثار الماكينة ذات الحمولة العالية والمتطلبات المكانية لخلايا التبريد والتشطيب الآلية.

البنية الأساسية لخط إنتاج الصب بالقالب

تعتمد خلية التصنيع جيدة التكوين على الالتزام الصارم بالمعايير الهندسية المحددة. تشمل الأهداف الأساسية زيادة وقت تشغيل المعدات إلى الحد الأقصى، وتقليل المسامية الداخلية، والتدوير الحراري المتسق عبر الأدوات، والتكرار الصارم للأبعاد. يتطلب تحقيق هذه النتائج التعامل مع الإعداد بأكمله باعتباره نظامًا ديناميكيًا حراريًا واحدًا متزامنًا، وليس مجرد قطع معزولة من الآلات. إذا انخفض معدل تدفق تبريد الماء عند القالب، فإن روبوت الاستخراج سوف يمسك بجزء أكثر سخونة وأكثر ليونة، مما يؤدي إلى تشويه الأبعاد في اتجاه مجرى النهر.

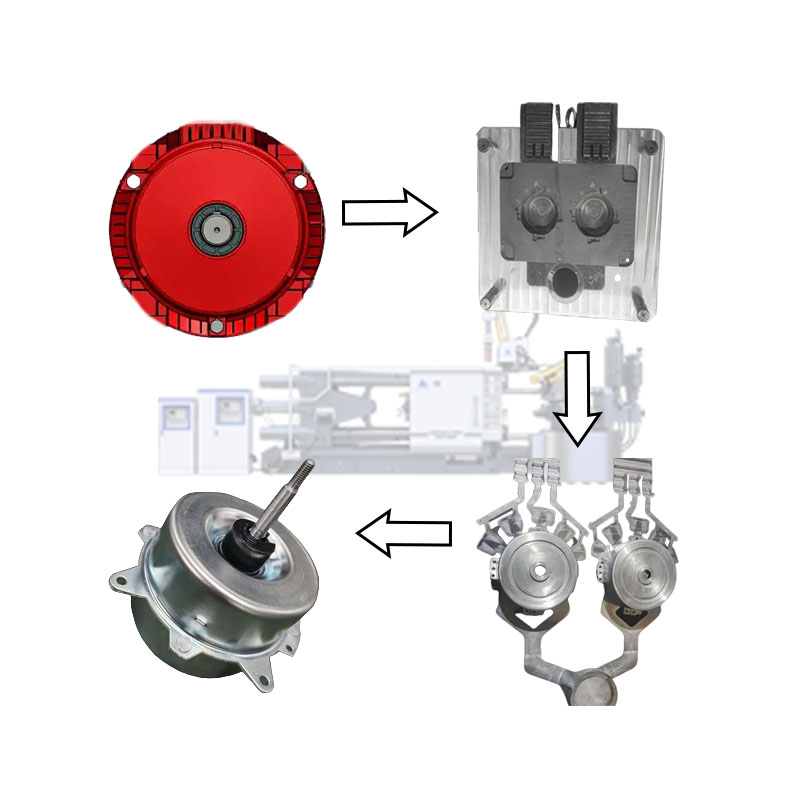

يرسم سير العمل الشامل خرائط عبر أربع مراحل رئيسية. يؤدي تبسيط هذه الخطوات الأساسية إلى إبقاء التكلفة الإضافية لكل عنصر منخفضة بشكل استثنائي أثناء عمليات الإنتاج كبيرة الحجم.

1. الصهر والإمساك: يتم صهر السبائك الخام والخردة النظيفة في فرن أولي، ومعالجتها لإزالة الشوائب، ونقلها إلى فرن احتجاز في محطة الماكينة للحفاظ على درجات حرارة الحقن الدقيقة.

2. الحقن والصب: يتم دفع المعدن المنصهر إلى القالب الفولاذي المغلق تحت ضغط هيدروليكي شديد. تنتقل الآلة عبر مراحل اللقطة البطيئة والسريعة والتكثيف لملء التجويف قبل التصلب.

3. الاستخراج والتبريد: يتم فتح القالب، ويقوم النظام الآلي بإزالة الصب المتصلب. يتم بعد ذلك توجيه الجزء عبر خزان التبريد أو ناقل الهواء القسري لتثبيت درجة حرارته.

4. العمليات الثانوية: ينتقل الجزء المبرد إلى مكبس هيدروليكي لقص نظام الجريان والفيضانات، متبوعًا بالتصنيع باستخدام الحاسب الآلي للحصول على ميزات التسامح المحكم والتشطيب النهائي للسطح.

يتطلب تحديد متطلبات خط الأساس إجراء تحليل شامل للمكون المحدد الذي تنوي تصنيعه. يحدد حجم الجزء سعة الفرن اللازمة وسرعة المغرفة. يؤثر سمك الجدار بشكل مباشر على ضغط الحقن المطلوب ووقت التبريد. يحدد اختيار المواد معلمات درجة الحرارة الأساسية وسرعات الدورة. تشكل هذه المتغيرات معًا خط الأساس التشغيلي الذي يملي كل اختيار لاحق للمعدات.

يؤثر التصميم من أجل التصنيع (DFM) بشكل كبير على التصميم المادي وتعقيد الخط. تملي عناصر تصميم الأجزاء المهمة بشكل مباشر مدى تعقيد الأدوات وآليات الإخراج. تتطلب زوايا السحب غير الكافية قوى طرد أقوى، مما قد يؤدي إلى إبطاء أوقات الدورات والتسبب في ثقب دبوس القاذف. تتطلب التضليعات الثقيلة والهندسة الداخلية المعقدة قوالب متعددة الشرائح، والتي تتطلب أحجامًا أكبر لألواح الماكينة ومسارات استخراج آلية أكثر تطوراً. إن معالجة هذه الأشكال الهندسية أثناء مرحلة سوق دبي المالي تمنع إجراء تعديلات مكلفة على خلية الإنتاج لاحقًا.

متطلبات الإنتاج الأساسية

تقنيات الصب الأولية: الغرفة الساخنة مقابل الغرفة الباردة

تكوينات الغرفة الباردة للألمنيوم

يمتلك الألومنيوم نقطة انصهار عالية وطبيعة شديدة التآكل تجاه مكونات الماكينة القياسية عندما تكون في حالة منصهرة. إذا ظلت آلية الحقن مغمورة في الألومنيوم المصهور، فسوف يقوم المعدن بإذابة المكونات الفولاذية بسرعة، مما يؤدي إلى فشل المعدات بشكل كارثي. يفرض هذا الواقع المعدني ضرورة وجود أنظمة الغرف الباردة لأي خط إنتاج لصب قوالب الألومنيوم . في هذا الإعداد، يتم غرف المعدن المنصهر من فرن احتجاز منفصل إلى غلاف غير مسخن مباشرة قبل الحقن.

تعتبر معلمات ضغط الحقن في أنظمة الغرف الباردة متطرفة. تعمل خطوط الإنتاج عادةً في حدود 7 إلى 140 ميجا باسكال (1000 إلى 20000 رطل لكل بوصة مربعة). هذا الضغط الهائل مطلوب لدفع المعدن البارد نسبيًا من خلال نظام العداء وملء الجدران الرقيقة بسرعة قبل حدوث تصلب المعدن. يعد التحكم الدقيق في سرعة المكبس ومنحنى الضغط أمرًا إلزاميًا لمنع الإغلاق البارد وضمان ملء تجويف القالب بالكامل. يجب تشحيم طرف المكبس، الذي غالبًا ما يكون مصنوعًا من نحاس البريليوم لتبديد الحرارة، بشكل مستمر لمنع حدوث قشور داخل غلاف الطلقة.

تكوينات الغرفة الساخنة للزنك والمغنيسيوم

تستخدم السبائك ذات نقطة الانصهار المنخفضة مثل الزنك وبعض خلائط المغنيسيوم تكوينات الغرفة الساخنة. السمة الميكانيكية المميزة هي آلية الحقن المغمور، والمعروفة باسم معقوفة. نظرًا لأن هذه السبائك لا تهاجم بقوة معقوفة الفولاذ، تظل أسطوانة الحقن مغمورة بشكل مستمر في حمام المعدن المنصهر. عندما يتم تشغيل المكبس، فإنه يدفع المعدن مباشرة إلى أعلى عنق المعقوفة، من خلال الفوهة، وإلى القالب.

توفر خطوط الغرفة الساخنة مزايا مميزة في سرعة الدورة مقابل قيود المواد. من خلال التخلص من خطوة المغرفة المنفصلة، ​​يمكن للآلة أن تدور بشكل أسرع بكثير. يكون المعدن جاهزًا دائمًا عند درجة حرارة الحقن المحددة، مما يقلل من التباين الحراري ويقلل تكوين الأكسيد. ومع ذلك، تقتصر هذه التكنولوجيا بشكل صارم على السبائك التي لن تؤدي إلى تدهور آلية الضخ المغمورة. تعتبر سبائك الزنك مثل Zamak 3 مثالية لهذه العملية، مما يسمح بالإنتاج السريع للمكونات المعقدة ذات الجدران الرقيقة.

صب مصفوفة القرار التكنولوجيا

المعدات الأساسية والأنظمة الفرعية

أفران الصهر والعقد

تبدأ الإدارة الحرارية قبل وقت طويل من وصول المعدن إلى الماكينة. يجب على المنشآت الاختيار بين أفران الصهر المركزية التي تغذي المصنع بأكمله وأفران التثبيت المحلية المتمركزة عند كل آلة. يوفر الذوبان المركزي كفاءة عالية الحجم، بينما تحافظ أفران التثبيت المحلية على درجة الحرارة الدقيقة المطلوبة للطلقة المحددة. تلعب مقايضات مصادر الطاقة دورًا مهمًا هنا. توفر أفران الغاز عمومًا معدلات ذوبان أسرع وهي مفضلة للتكسير بالجملة، بينما توفر أفران المقاومة الكهربائية تحكمًا أكثر إحكامًا في درجة الحرارة وتلوثًا جويًا أقل في محطة التثبيت.

إدارة جودة المعادن داخل هذه الأفران تمنع عيوب الصب. تقوم وحدات التفريغ الدوارة الآلية بحقن الأرجون أو النيتروجين من خلال دافعة دوارة لإزالة الهيدروجين المذاب من الألومنيوم المنصهر، مما يمنع مسامية الغاز في الجزء الأخير. تعمل عمليات التدفق على إزالة الأكاسيد والشوائب، مما يؤدي إلى إنشاء طبقة خبث يقوم المشغلون بإزالتها، مما يضمن دخول المعدن النظيف فقط إلى غلاف الطلقة.

آلة الصب بالقالب: الحمولة وقوة التثبيت

يتطلب تحديد حجم الماكينة الصحيح حساب قوة التثبيت المطلوبة بناءً على المساحة المتوقعة من الصب والحد الأقصى لضغط الحقن. تشمل المنطقة المسقطة الجزء نفسه، ونظام العداء، والبسكويت، والفيضانات. يؤدي ضرب هذه المساحة الإجمالية في ضغط الحقن المحدد إلى الحصول على الحد الأدنى من القوة المطلوبة لإبقاء نصفي القالب مغلقين أثناء اللقطة. على سبيل المثال، تتطلب المساحة المتوقعة التي تبلغ 300 بوصة مربعة والتي يتم حقنها عند 8000 رطل لكل بوصة مربعة 2400000 رطل من القوة، مما يستلزم آلة مصنفة بقوة 1200 طن على الأقل.

يحمل الحجم مخاطر تشغيلية كبيرة. يؤدي تصغير حجم الماكينة إلى توليد وميض، حيث يجبر المعدن عالي الضغط على تباعد نصف القالب، مما يؤدي إلى فشل الأبعاد، والخردة المفرطة، والضرر المحتمل لقضبان الربط. وعلى العكس من ذلك، يؤدي تكبير حجم الماكينة إلى نفقات رأسمالية غير ضرورية، ومتطلبات أكبر لمساحة المنشأة، وأوقات دورة تجفيف أبطأ بسبب الأسطوانات الهيدروليكية الضخمة التي تحرك الألواح الثقيلة.

التنظيم الحراري وأنظمة التبريد بالقالب

يؤدي الحقن المستمر للمعدن المنصهر إلى تسخين الأدوات الفولاذية بسرعة. تدور منظمات الحرارة، التي تستخدم الماء أو السوائل ذات الأساس الزيتي، عبر قنوات القالب الداخلية للحفاظ على درجات حرارة القالب المثالية. توفر أنظمة المياه معدلات استخلاص حرارة فائقة وهي قياسية في صب الألومنيوم، بينما يمكن أن تعمل أنظمة الزيت في درجات حرارة أعلى دون غليان، مما يوفر تحكمًا أفضل في الأشكال الهندسية المعقدة أو صب المغنيسيوم.

يمنع التدوير الحراري المتحكم فيه فشل القالب المبكر المعروف بفحص الحرارة، حيث تتسبب التقلبات الشديدة في درجات الحرارة في حدوث شقوق مجهرية على سطح القالب. يضمن التنظيم الحراري المتسق أيضًا تبريد المعدن بشكل موحد. يؤدي تحقيق التدفق المضطرب داخل قنوات التبريد - والذي يتم قياسه برقم رينولدز المرتفع - إلى زيادة نقل الحرارة إلى الحد الأقصى، مما يقلل بشكل كبير من تشوه الأجزاء ويحافظ على تفاوتات الأبعاد الضيقة عند الطرد.

دمج الأتمتة في خط إنتاج صب القوالب المخصص

الاستخراج الآلي والغرف

يستخدم الحديث خط إنتاج الصب بالقالب روبوتات ذات 6 محاور لإزالة الأجزاء باستمرار. تتبع هذه الروبوتات مسارات دقيقة وقابلة للتكرار، مما يضمن استخراج الجزء بنفس درجة الحرارة والزاوية بالضبط في كل دورة. يعد تحديد حجم الحمولة أمرًا بالغ الأهمية؛ يجب أن يتعامل الروبوت مع الوزن المشترك للصب ونظام العداء الثقيل وأدوات نهاية الذراع. قارن هذا مع أوجه القصور الشديدة ومخاطر الضرر الناجمة عن الاستخراج اليدوي. يقوم المشغلون الذين يقومون بإخراج الأقسام الفردية من القوالب المعقدة ومتعددة الشرائح يدويًا بإدخال اختلافات هائلة في وقت الدورة، مما يعرضهم لخطر إتلاف الأدوات، ويخلق مخاطر شديدة على السلامة.

تحل المغرفة الآلية في خطوط الغرفة الباردة محل الصب اليدوي. تضمن المغارف التي تعمل بمحرك مؤازر أوزانًا دقيقة للطلقات، مما يمنع نقص الملء أو الوميض الزائد. كما أنها تتحرك بسرعة من فرن التثبيت إلى غلاف الطلقة، مما يقلل من فقدان درجة الحرارة ويحافظ على الاتساق الديناميكي الحراري للمعدن المنصهر. تتميز المغارف المتقدمة بوظائف الصب التلقائي للتعامل مع انقطاعات الماكينة دون ترك المعدن يتجمد في الكوب.

أنظمة الرش والتشحيم الآلية

بمجرد استخراج الجزء، يجب أن يكون القالب جاهزًا للطلقة التالية. تقوم الرشاشات الأوتوماتيكية بتطبيق عوامل التحرير بشكل موحد عبر التجويف. يمنع هذا التشحيم المعدن المنصهر من اللحام بالفولاذ ويساعد في قذف الأجزاء. تم تصميم مشعبات الرش خصيصًا لكل قالب، مع فوهات فردية بزاوية لضرب الأضلاع العميقة والدبابيس الأساسية. غالبًا ما يؤدي الرش اليدوي إلى تطبيق غير متساوٍ، مما يؤدي إلى لحام موضعي أو مسامية غاز نتيجة حرق مواد التشحيم الزائدة داخل التجويف.

تتحول الصناعة بنشاط نحو تكنولوجيا الرش الجزئي. يستخدم رش الفيضانات التقليدي كميات كبيرة من مواد التشحيم المائية، التي تعمل على تبريد القالب ولكنها تخلق صدمة حرارية هائلة وتولد كميات كبيرة من مياه الصرف الصحي. يستخدم الرش الدقيق مواد تشحيم عالية التركيز بكميات دقيقة باستخدام هواء عالي السرعة. يؤدي هذا إلى تقليل مياه الصرف بشكل كبير، ويقلل من الصدمة الحرارية للأدوات، ويطيل عمر القالب عن طريق منع دورات التمدد والانكماش السريعة التي تسبب فحص الحرارة.

فحص الجودة في الخط

يمنع اكتشاف العيوب على الفور إضافة القيمة إلى الأجزاء الخردة. يدمج فحص الجودة في الخط أنظمة الرؤية للتحقق من اكتمال الأجزاء والتحقق من اللقطات القصيرة مباشرة بعد الاستخراج. وتقوم الكاميرات بالتحقق من وجود جميع الفيضات مما يؤكد امتلاء التجويف بالكامل. يمكن لخلايا الفحص الآلي بالأشعة السينية مسح المكونات الهيكلية بحثًا عن المسامية الداخلية قبل انتقالها إلى محطة التشذيب. يتيح تحديد مشكلة الحرارة أو الضغط في الوقت الفعلي للمشغلين ضبط معلمات الماكينة قبل إنتاج مئات الأجزاء المعيبة.

سير عمل ما بعد الصب والتشطيب الثانوي

محطات التبريد والتبريد

الأجزاء الخارجة من القالب ساخنة جدًا بحيث لا يمكن تشذيبها على الفور. يعمل تكوين خزانات تبريد الماء أو ناقلات تبريد الهواء على تثبيت درجة حرارة الجزء. يعتبر التبريد المائي سريعًا وفعالًا ولكنه يمكن أن يؤدي إلى تشويه حراري إذا كانت هندسة الجزء معقدة أو ذات سماكات مختلفة للجدار. تشغل ناقلات تبريد الهواء مساحة أرضية أكبر ولكنها توفر خفضًا أكثر لطفًا واتساقًا لدرجة الحرارة، مما يحافظ على استقرار الأبعاد للمكونات ذات التسامح المحكم. تعمل المراوح الموجودة على طول الحزام الناقل على تسريع عملية التبريد بالحمل الحراري.

التشذيب و ديفلاشينغ

تتطلب إزالة نظام العداء والفيضانات مكابس تقليم هيدروليكية تتوافق مع وقت دورة آلة الصب. إذا كانت آلة الصب تدور كل 45 ثانية، فيجب على مكبس القطع وروبوت التحميل الخاص بها إكمال عملهما في 40 ثانية لمنع حدوث عنق الزجاجة. تستخدم قوالب القطع حواف القص الفولاذية الصلبة لكمة الجزء من نظام العداء بشكل نظيف.

يعد التعامل الاستراتيجي مع خطوط الفراق أمرًا بالغ الأهمية أثناء مرحلة تصميم القالب لتسهيل عملية التشذيب. ضع خطوط فراق على طول الحواف الحادة أو الوجوه السفلية أو فواصل التجميع. تجنب بشكل صارم وضع خطوط فراق على وجوه ناعمة أو واضحة للغاية لتقليل متطلبات التصنيع الثانوية ومنع العيوب الجمالية في المكونات التي تواجه المستهلك. تقليم القرص المصمم جيدًا يترك الحد الأدنى من النتوءات، مما يقلل الحاجة إلى حفظ الملفات يدويًا.

التصنيع باستخدام الحاسب الآلي وتكامل المعالجة السطحية

يحقق الصب شكلًا شبه شبكي، لكن أسطح التركيب الحرجة، والأخاديد الدائرية، والثقوب الملولبة تتطلب معالجة ثانوية. تشتمل الخطوط الحديثة على خلايا CNC متعددة المحاور مباشرة من مكبس القطع لتحقيق تفاوتات مشددة. يؤدي دمج هذه الخلايا في سير العمل المستمر إلى تقليل مخزون العمل قيد التقدم وتقليل معالجة المواد. تحافظ تركيبات شواهد القبور ومبدلات المنصات على تشغيل مغازل CNC بشكل مستمر بينما يقوم المشغلون أو الروبوتات بتحميل المسبوكات الجديدة.

تعتبر عمليات السفع بالخردق والتشطيب الاهتزازي وتحضيرات الطلاء بمثابة المراحل النهائية لحلقة الإنتاج. تعمل هذه العمليات على إزالة النتوءات البسيطة وإنشاء نسيج سطحي موحد وإعداد الركيزة للطلاء أو الطلاء بالمسحوق أو الأكسدة. تقوم الطلقات الفولاذية أو الوسائط الخزفية بقصف سطح الجزء، مما يؤدي إلى تحسين مقاومة التعب والتوحيد الجمالي.

أبعاد التقييم: العائد وقابلية التوسع والمقايضات

الميزات إلى النتائج

يتطلب تقييم المعدات تعيين ميزات محددة للآلة مباشرةً لنتائج الإنتاج. يقوم التحكم في الطلقة المغلقة في الوقت الحقيقي بمراقبة وضبط سرعة المكبس بالمللي ثانية، مما يؤدي إلى أجزاء هيكلية خالية من المسامية. تعمل أنظمة مساعدة التفريغ على إخلاء الهواء من تجويف القالب قبل الحقن، مما يقلل بشكل كبير من انحباس الغاز. وهذا يسمح للأجزاء بالخضوع لمعالجات حرارية عالية الحرارة دون حدوث تقرحات. يؤدي الاستثمار في هذه الميزات إلى تقليل معدلات الخردة بشكل مباشر وتوسيع نطاق التطبيقات القابلة للتطبيق لمنشأتك.

البصمة مقابل الإنتاجية

غالبًا ما تملي قيود تخطيط المنشأة اختيار المعدات. تتطلب الخلايا المؤتمتة بالكامل مساحة أرضية كبيرة لسياج الأمان، ومظاريف الوصول الآلية، وناقلات التبريد. يجب عليك تحليل المتطلبات المكانية مقابل مكاسب الإنتاجية المتوقعة. قد يوفر التخطيط الخطي أسرع تدفق للمواد، بينما تسمح الخلية على شكل حرف U لمشغل واحد بمراقبة كل من آلة الصب ومحطة التشطيب CNC في وقت واحد. يمكن للمراكم العمودية توفير المساحة الأرضية عن طريق تكديس أجزاء التبريد عموديًا بدلاً من نشرها عبر ناقل طويل.

استهلاك الطاقة والامتثال البيئي

تمثل متطلبات الطاقة للأفران القابضة نفقات تشغيلية مستمرة كبيرة. إن اختيار البطانات الحرارية والأغطية المعزولة عالية الكفاءة يقلل من فقدان الحرارة ويقلل من استهلاك الغاز. تتطلب الإدارة البيئية لمواد التشحيم ومياه الصرف الصحي أنظمة ترشيح متكاملة. لا يؤدي الانتقال إلى تقنية الرش الدقيق إلى تحسين عمر الأداة فحسب، بل يعمل أيضًا على تبسيط الامتثال البيئي من خلال القضاء فعليًا على تصريف النفايات السائلة، والحفاظ على أرضية المتجر جافة وآمنة.

مخاطر التنفيذ واستراتيجيات التخفيف

تآكل الأدوات والتعب الحراري

إن القصف المستمر للمعادن ذات الضغط العالي ودرجة الحرارة العالية يخلق خطرًا شديدًا لتدهور القالب. يحدث الانجراف بالقرب من البوابة حيث تكون سرعة المعدن في أعلى مستوياتها، مما يؤدي إلى تآكل الفولاذ. يؤدي التعب الحراري إلى فحص الحرارة، مما يؤدي إلى نقل الأنسجة غير المرغوب فيها إلى أجزاء المصبوب. خفف من هذه المخاطر من خلال أجهزة استشعار الصيانة التنبؤية المدمجة في القالب والتي تراقب ارتفاع درجات الحرارة. يضمن التصميم الأمثل لقناة التبريد، بما في ذلك التبريد المطابق الذي تم تصنيعه عبر الطباعة ثلاثية الأبعاد، استخلاصًا متساويًا للحرارة وإطالة عمر الأدوات.

إدارة اختناقات وقت الدورة

الخط المستمر يكون بنفس سرعة تشغيله الأبطأ. تحدث الاختناقات الشائعة عندما تستغرق العمليات الثانوية، مثل التشذيب أو التصنيع باستخدام الحاسب الآلي المعقد، وقتًا أطول من دورة الصب الأولية. يمكنك التخفيف من ذلك من خلال المعالجة المتوازية - توجيه الأجزاء من آلة صب واحدة إلى خليتين منفصلتين باستخدام الحاسب الآلي - أو من خلال إنشاء مناطق عازلة باستخدام الناقلات المتراكمة لاستيعاب التوقفات البسيطة دون إيقاف آلة الصب الرئيسية. يجب إجراء دراسات زمنية أثناء التشغيل لتحقيق التوازن المثالي للخط.

فشل التكامل في الخطوط المخصصة

يتضمن إنشاء خلية مخصصة دمج المعدات من بائعين متعددين. يمكن أن يؤدي خطر بروتوكولات الاتصال غير المتطابقة بين آلة الصب والروبوتات ومكابس القطع إلى تأخير التشغيل لأسابيع. يمكنك التخفيف من ذلك من خلال توحيد بنيات PLC عبر جميع المعدات. يضمن استخدام معايير الاتصال المفتوحة مثل OPC UA مصافحة سلسة للبيانات، مما يسمح للروبوت بمعرفة بالضبط متى يكون القالب مفتوحًا، ويتم سحب المسامير الأساسية، ويكون الجزء جاهزًا للاستخراج.

خاتمة

إن عالي الأداء خط إنتاج الصب بالقالب ليس مجرد مجموعة من الآلات، بل هو نظام حراري وميكانيكي متزامن. يجب معايرة كل مكون، بدءًا من فرن التثبيت وحتى خلية CNC النهائية، لدعم المتطلبات المعدنية المحددة للسبيكة والمتطلبات الهندسية للجزء. يعتمد النجاح على التخلص من التدخلات اليدوية، والحفاظ على التحكم الديناميكي الحراري الصارم، وهندسة الخلية للتعامل مع الحقائق الفيزيائية لحقن المعادن عالية الضغط.

عند وضع قائمة مختصرة لمتكاملي المعدات أو شركاء التصنيع المتعاقدين، قم بتقييمهم بناءً على مقاييس فعالية المعدات الشاملة (OEE) المثبتة. قم بإعطاء الأولوية للشركاء الذين يتمتعون بقدرات أدوات داخلية قوية وخبرة عميقة في الأتمتة، حيث إن التكامل بين القالب وروبوتات الاستخراج يحدد العائد النهائي.

اتخذ الخطوات التالية لتعزيز تخطيط خط الإنتاج الخاص بك:

• قم بإجراء تدقيق شامل للمنشأة لتحديد القيود المكانية والكهربائية ومياه التبريد قبل طلب المعدات.

• تحديد المواصفات الدقيقة للسبائك ومتطلبات الحجم السنوية لتحديد حمولة الماكينة الأساسية وقدرة الفرن.

• اتصل بأخصائي هندسي للحصول على استشارة خطية مخصصة ومحاكاة تخطيط ثلاثي الأبعاد لتحديد الاختناقات المكانية المحتملة.

• قم بتوحيد بروتوكولات الاتصال عبر جميع عمليات شراء المعدات المخطط لها لضمان عمل تكامل الأتمتة بشكل صحيح من اليوم الأول.

التعليمات

س: ما هو متوسط ​​وقت الدورة لخط إنتاج صب القوالب الآلي بالكامل؟

ج: تختلف أوقات الدورة بشكل كبير بناءً على حجم الجزء وسمك الجدار والتكنولوجيا. يمكن لآلات الغرفة الساخنة التي تقوم بصب أجزاء الزنك الصغيرة أن تدور خلال 3 إلى 10 ثوانٍ. تتراوح آلات الغرفة الباردة التي تقوم بصب مكونات السيارات المصنوعة من الألومنيوم الكبيرة عادةً من 45 ثانية إلى أكثر من دقيقتين، مما يتيح وقتًا للتغريف والحقن والتصلب الكافي للمعادن.

س: كيف يمكنك تحديد الحمولة المطلوبة لآلة صب القوالب؟

ج: يتم حساب الحمولة المطلوبة عن طريق ضرب إجمالي المساحة المتوقعة للصب (بما في ذلك الجزء ونظام العداء والفيضانات) بواسطة ضغط الحقن المحدد للمعدن المنصهر. يحدد هذا الحساب الحد الأدنى من قوة التثبيت اللازمة للحفاظ على نصفي القالب مغلقين بشكل آمن أثناء مرحلة الحقن عالي الضغط.

س: ما هو الفرق بين خط الصب بالقالب بالغرفة الساخنة والغرفة الباردة؟

ج: الفرق الأساسي هو موقع وعاء الصهر وآلية الحقن. تتميز خطوط الحجرة الساخنة بنظام حقن مغمور يستخدم للسبائك ذات نقطة الانصهار المنخفضة مثل الزنك والمغنيسيوم. تتطلب خطوط الحجرة الباردة وضع المعدن المنصهر في غلاف غير مسخن لكل طلقة، وهو أمر ضروري للسبائك ذات نقطة الانصهار العالية والتآكل مثل الألومنيوم والنحاس.

س: كيف يعمل صب القالب الفراغي على تحسين إنتاج خط الإنتاج؟

ج: تقوم أنظمة التفريغ بإخلاء الهواء من تجويف القالب مباشرة قبل حقن المعدن. وهذا يقلل بشكل كبير من مسامية الغاز داخل الجزء. تتميز الأجزاء المصبوبة تحت الفراغ بسلامة هيكلية أعلى، ويمكن لحامها، ويمكن أن تخضع للمعالجة الحرارية بدرجة حرارة عالية دون حدوث تقرحات، مما يوسع نطاق تطبيق خط الإنتاج.

س: ما هي نطاقات الضغط القياسية المستخدمة في صب الألومنيوم؟

ج: يتطلب صب قوالب الألومنيوم عادةً ضغوط حقن محددة تتراوح من 7 إلى 140 ميجا باسكال (1000 إلى 20000 رطل لكل بوصة مربعة). تعد هذه الضغوط الشديدة ضرورية لإجبار الألومنيوم المصهور على المرور عبر نظام العداء وملء الأجزاء الرقيقة الجدران من تجويف القالب بسرعة قبل أن يبدأ المعدن في التجمد.

س: كيف تتم إدارة خطوط الفصل في سير عمل الإنتاج؟

ج: تتم معالجة خطوط الفراق أثناء مرحلة تصميم القالب الأولي. يضعها المهندسون بشكل استراتيجي على الحواف الحادة أو الجوانب السفلية أو فواصل التجميع لتجنب الوجوه الواضحة أو الناعمة. في اتجاه مجرى النهر، تتم إزالة خطوط الفصل والومضات هذه بكفاءة باستخدام مكابس القطع الهيدروليكية الآلية أو خلايا التصنيع باستخدام الحاسب الآلي متعددة المحاور.
