تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-08-06 المنشأ:محرر الموقع
يتسارع التحول إلى خلايا الصب بالقالب المؤتمتة بالكامل، ولكن كفاءة المستخلصات الآلية والرشاشات الآلية كثيرًا ما تتعرض للاختناق بسبب عمليات الصهر القديمة أو اليدوية أو غير المتسقة حرارياً. تعمل درجات حرارة المعدن المنصهر غير المتسقة، والتأخير اليدوي في المغرفة، وتكوين الخبث العالي على تعطيل دورات الصب الآلية. وهذا يؤدي إلى زيادة معدلات الخردة، بما في ذلك المسامية والإغلاق البارد. كما أنه يتسبب في توقف العمل غير المخطط له ويخلق مخاطر كبيرة على سلامة المشغلين الذين يتعاملون مع المعدن المنصهر.

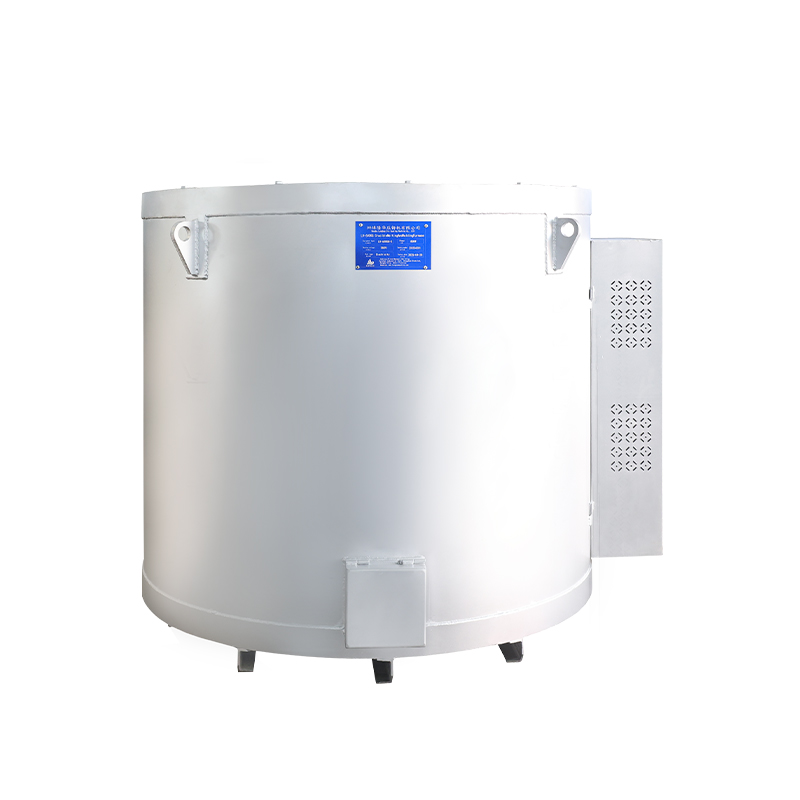

يوفر دمج فرن الصهر الكهربائي في خلية الصب القالب التحكم الحراري الدقيق واتصال النظام المطلوب للأتمتة الحقيقية. يشرح هذا الدليل معايير التقييم الفني ومتطلبات التكامل والمفاضلات التشغيلية للانتقال إلى أنظمة الصهر الكهربائي.
التشغيل الآلي للمحركات الحرارية الدقيقة: يوفر فرن الصهر الكهربائي تحكمًا دقيقًا في درجة الحرارة، مما يزيل التقلبات الحرارية التي تسبب عيوب الصب في الدورات الآلية عالية السرعة.
التكامل الآلي السلس: تم تصميم الأفران الكهربائية الحديثة للتفاعل مباشرة مع المغارف الآلية، والروبوتات الخطية، وأنظمة PLC المركزية، مما يزيل المشغلين البشريين من منطقة المعادن المنصهرة عالية الخطورة.
تحسينات الجودة والإنتاجية: يؤدي غياب غازات الاحتراق في فرن صهر الألمنيوم الكهربائي إلى تقليل التقاط الهيدروجين وتكوين الخبث بشكل كبير، مما ينتج عنه معدن أنظف وعدد أقل من الأجزاء المرفوضة.
البنية التحتية والحقائق التشغيلية: في حين أن التكاليف التشغيلية وانبعاثات ثاني أكسيد الكربون أقل، يجب على مديري المرافق تقييم البنية التحتية الكهربائية الحالية لديهم، والتخطيط لدورات الاسترداد الحراري، وحساب دورة حياة صيانة عناصر التدفئة قبل الشراء.
يتطلب تحديد عملية الصهر الآلية الناجحة النظر في المتطلبات الدقيقة لآلة الصب بالقالب. يجب أن يعمل الفرن كنظام تغذية مستمر لا يقطع دورة الصب أبدًا. نحن نقيس النجاح على أرض المسبك من خلال مقاييس تشغيلية محددة.
توافر مستمر للمعادن يتوافق مع وزن اللقطة الدقيق وزمن دورة آلة الصب.
يتم الحفاظ على تباين صارم في درجة الحرارة ضمن ±5 درجة مئوية من نقطة التحديد المستهدفة.
لا توجد مغرفة يدوية أو تدخل المشغل أثناء عملية الصب النشطة.
مصافحة البيانات في الوقت الحقيقي بين وحدة تحكم الفرن والخلية الرئيسية PLC.
إذا فشل الفرن في أي من هذه المعايير، تتوقف الخلية الآلية. سوف تتعطل المغرفة التلقائية إذا انخفض مستوى المعدن إلى مستوى منخفض جدًا. سوف تنتج آلة الصب الخردة إذا تقلبت درجة حرارة المعدن. تتطلب الأتمتة الاتساق المطلق من مرحلة إعداد المعدن.
تمثل الأفران التقليدية التي تعمل بالغاز حواجز مادية وديناميكية حرارية أمام التشغيل الآلي. تخلق مواقد الغاز اضطرابًا سطحيًا شديدًا. أنها تسبب ارتفاع درجة الحرارة الموضعية، مما يؤدي إلى تدهور جودة المعدن ويخلق تراكم اكسيد الالمونيوم الصلب على الجدران المقاومة للحرارة. تتداخل حرارة العادم وارتداد الاحتراق الناتج عن أنظمة الغاز مع صفائف الاستشعار الدقيقة والكاميرات الضوئية ومفاتيح القرب التي تستخدمها المغارف الآلية.
تقضي الأنظمة الكهربائية على هذه الاضطرابات المرتبطة بالاحتراق. من خلال الاستفادة من الحرارة المشعة من كربيد السيليكون أو العناصر المعدنية، توفر الأنظمة الكهربائية سطحًا هادئًا للذوبان. تسمح هذه البيئة المستقرة لأنظمة الجرعات الآلية بالعمل بدقة عالية. يتحرك ذراع الروبوت دون مقاومة التشوه الحراري أو تداخل العادم. كما أن عدم وجود مدخنة عادم ضخمة يحرر مساحة علوية للروبوتات الخطية والأنظمة العملاقة.
تبتعد مخططات المسبك عن عمليات الصهر المركزية الضخمة. يؤدي الاعتماد على عبور الرافعة الشوكية لتوصيل المعدن المنصهر إلى فقدان درجة الحرارة ومخاطر السلامة. وتتحول الصناعة نحو الاحتفاظ والذوبان اللامركزي الخاص بالخلايا. يتناسب الفرن الكهربائي المدمج لصب القوالب مع البصمة وحدود تبديد الحرارة والمتطلبات البيئية لصب القوالب على أساس الخلايا.
تقع هذه الوحدات بجوار كم اللقطة مباشرة. هذا القرب يقلل من فقدان درجة الحرارة أثناء نقل المعادن. إنها تسمح للمغرفة الآلية بتنفيذ ملفات حركة أقصر وأسرع وقابلة للتكرار بدرجة كبيرة. لا تحتاج إلى مداخن معقدة أو بنية تحتية لخطوط الغاز الثقيلة. ما عليك سوى توجيه القناة الكهربائية المناسبة ودمج أسلاك التحكم في اللوحة الرئيسية للخلية.
توفر آليات التسخين بالمقاومة الكهربائية ثباتًا حراريًا ممتازًا. تعمل مواقد الغاز على تشغيل وإيقاف تشغيلها في رشقات نارية شديدة، مما يسبب تقلبات في درجات الحرارة. تستخدم الأفران الكهربائية وحدات التحكم المشتقة المتناسبة والتكاملية (PID) المقترنة بالثايرستور (SCRs) لتعديل مدخلات الطاقة بشكل مستمر. يقوم النظام بطلب القوة الكهربائية الدقيقة المطلوبة للحفاظ على نقطة الضبط دون تجاوز الحد.
تملي درجات الحرارة الضيقة المسموح بها نجاح تعبئة القالب الآلي. يؤدي انخفاض درجة الحرارة بمقدار 10 درجات مئوية إلى تغيير لزوجة الألومنيوم. يؤدي هذا إلى تغيير ديناميكيات التدفق داخل تجويف القالب، مما يتسبب في تصلب سابق لأوانه أو حدوث أخطاء. يضمن التسخين الكهربائي دخول المعدن إلى غلاف الطلقة بنفس درجة الحرارة بالضبط لكل طلقة. تتفاعل وحدة التحكم PID مع الانخفاضات الطفيفة في درجة الحرارة على الفور، وتطبق طاقة متناسبة على عناصر التسخين قبل أن تنخفض درجة حرارة الحمام عن المواصفات.
يتطلب إقران الفرن بأنظمة الجرعات الآلية تكوينات مادية وبرمجية محددة. من الناحية المادية، يجب أن يتميز الفرن بمنافذ وصول ذات حجم مناسب. يجب أن يستوعب بئر الغمس هندسة كوب المغرفة دون تقييد الحركة. يجب أن تأخذ في الاعتبار الخلوص للأذرع الآلية متعددة المحاور عند تصميم الغطاء والبنية الفوقية.
ومن ناحية البرمجيات، يعتمد الفرن على أجهزة استشعار دقيقة لمستوى المعدن. تستخدم المسابك عادةً أجهزة استشعار تعتمد على الليزر أو الرادار لتوصيل ارتفاع الحوض الدقيق إلى الروبوت. ومع انخفاض مستوى المعدن، يقوم الروبوت تلقائيًا بضبط عمق الغطس الرأسي. يؤدي ذلك إلى استخراج الحجم الصحيح من الألومنيوم، مما يمنع الطلقات القصيرة أو اصطدام المغرفة بأرضية البوتقة.
إن إزالة البشر من المنطقة المجاورة مباشرة للمعادن المنصهرة يؤدي إلى أتمتة المسبك. تعمل أنظمة الشحن الآلية، مثل رافعات السبائك المائلة أو الناقلات الاهتزازية، على تغذية المعدن الصلب في الحوض بناءً على مراقبة المستوى في الوقت الفعلي. وهذا يلغي الحاجة إلى التدخل اليدوي ويحقق فوائد كبيرة تتعلق بالسلامة.
التخلص من مهام الرفع الثقيل والشحن اليدوي المتكررة.
تقليل تعرض المشغل للحرارة المشعة والاتصال المباشر بالمكونات ذات درجة الحرارة العالية.
إزالة الأفراد من منطقة الرش المباشر أثناء شحن المعادن.
منع حركة الرافعات الشوكية بالقرب من الخلية الآلية.
يمثل الحفاظ على الاستقرار الحراري مع إدخال المواد الباردة بشكل مستمر تحديًا كبيرًا. عندما تسقط السبائك الباردة في الحمام، تنخفض درجة الحرارة الموضعية. تدير الأفران الكهربائية المتقدمة هذا الاسترداد الحراري من خلال التدفئة متعددة المناطق والتوزيع الذكي للطاقة.
يقوم صانعو الأفران بعزل بئر الشحن عن بئر الغمس باستخدام جدار حاجز من كربيد السيليكون. وهذا يضمن أن يبقى انخفاض درجة الحرارة محصوراً في منطقة الانصهار. تعمل وحدات التحكم PID على زيادة الطاقة على الفور إلى عناصر منطقة الشحن. ويظل بئر الغمس عند درجة حرارة الصب الدقيقة للمغرفة الأوتوماتيكية. يتدفق المعدن تحت الجدار الحاجز، مما يضمن فقط وصول الألومنيوم المنصهر بالكامل والمثبت بدرجة الحرارة إلى منطقة الغمس.
يتطلب تقييم كفاءة الطاقة تحليل الكيلوواط/ساعة اللازمة لصهر كيلوغرام واحد من الألومنيوم (كيلوواط/كغ). تتراوح الكفاءة الحرارية للنظام الكهربائي عادةً بين 85% و95%. تمتص الحرارة المشعة مباشرة في البوتقة والحمام المعدني. تعمل أفران الغاز غالبًا بكفاءة تتراوح من 20% إلى 40%، مع هروب معظم الطاقة الحرارية من خلال مداخن العادم.
يؤدي نقل الطاقة الفائق للأنظمة الكهربائية إلى تقليل الاستهلاك الإجمالي. يجب عليك حساب سحب الطاقة الدقيق أثناء مرحلة الذوبان مقابل مرحلة التثبيت. يتطلب الإمساك طاقة أقل بكثير. يمكن للأفران الكهربائية المعزولة جيدًا الاحتفاظ بالألمنيوم المنصهر عند درجة الحرارة باستخدام جزء صغير فقط من الحد الأقصى لإنتاجها بالكيلوواط.
تؤثر الفوائد المعدنية للتسخين الكهربائي بشكل مباشر على إنتاجية الصب. ينتج عن احتراق الغاز بخار الماء وثاني أكسيد الكربون. عندما يلامس بخار الماء الألومنيوم المنصهر، فإنه ينفصل. يمتص المعدن غاز الهيدروجين، الذي يظهر على شكل مسامية في عملية الصب النهائية. تخلق الشعلات عالية السرعة أيضًا اضطرابًا يؤدي إلى تسريع عملية الأكسدة.
فرن صهر الألمنيوم الكهربائي يعمل في بيئة جافة وهادئة. هذا النقص في منتجات الاحتراق الثانوية يمنع امتصاص الهيدروجين. فهو يقلل من تمزق الجلد الناتج عن الأكسيد، مما يقلل بشكل كبير من تكوين الخبث. تشهد المسابك انخفاضًا في الاعتماد على التفريغ الدوار الآلي والتدفق الكيميائي العدواني. المعدن الأنظف في الفرن يعني عددًا أقل من الأجزاء المرفوضة في نهاية الخط.
تجبر معايير الانبعاثات الصناعية المسابك على تقييم بصمتها الكربونية. يعمل الفرن الكهربائي كأداة أساسية لتلبية معايير الانبعاثات الصناعية الصارمة. يؤدي التحول بعيدًا عن الوقود الأحفوري إلى القضاء على انبعاثات ثاني أكسيد الكربون المباشرة للنطاق 1 على أرضية المصنع.
وهذا يضمن الامتثال للوائح البيئية ويحسن جودة الهواء الداخلي للعاملين في المصنع. أنت تلغي الحاجة إلى بنية تحتية معقدة لتنقية العادم. يتطلب سقف المصنع عدداً أقل من الاختراقات لمداخن التهوية، مما يسهل صيانة المصنع ويقلل من خسائر التدفئة والتبريد في المبنى.
غالبًا ما تواجه المرافق ذات الحجم الكبير قيودًا محلية على شبكة الطاقة. إن كهربة عملية الصهر بالكامل قد تتجاوز قوة التيار المتاحة في المصنع. توفر تكوينات الذوبان الهجين بديلاً عمليًا لهذه المواقف.
تستخدم المسابك أفران عمود تعمل بالغاز ذات كفاءة عالية لصهر المواد السائبة في موقع مركزي. ثم يقومون بعد ذلك بنقل المعدن المنصهر إلى أفران احتجاز كهربائية موجودة في خلايا الصب الأوتوماتيكية. ويعزز هذا النهج قدرة الذوبان السريع للغاز. إنه يستخدم التحكم الدقيق في درجة الحرارة، والبيئة النظيفة، والتوافق الآلي للإمساك الكهربائي عند نقطة الاستخدام.
تتطلب الأنظمة الكهربائية سعر شراء أولي أعلى مقارنة بنظيراتها القياسية التي تعمل بالغاز. يجب عليك بناء إطار عمل واقعي لحساب عائد الاستثمار مع الأخذ في الاعتبار تكاليف الطاقة وتقليل الخردة وتقليل خسائر الخبث. تمثل خسارة الخبث تكلفة مخفية هائلة في مسابك الألومنيوم.
عندما تقوم بتقليل توليد الخبث من 4% إلى 1%، فإن توفير المواد يتراكم بسرعة. أضف التخفيض في معدلات الخردة بسبب استقرار درجات حرارة المعدن. إن التوفير الناتج عن زيادة وقت تشغيل الخلية الآلية وتحسين إنتاجية الصب يعوض قسط رأس المال الأولي على مدار دورة حياة المعدات.
تعتمد الأفران الكهربائية على عناصر التسخين المستهلكة. وعادة ما تكون مصنوعة من كربيد السيليكون (SiC) أو السبائك المعدنية الثقيلة. تتحلل هذه العناصر بمرور الوقت بسبب التدوير الحراري والأكسدة والتعرض لعوامل التدفق. يجب عليك جدولة الصيانة دون تعطيل وقت التشغيل التلقائي للخلية.
تتطلب عناصر SiC الاستبدال بناءً على درجات حرارة التشغيل والبيئة. يجب أن تستخدم فرق الصيانة التشخيص التنبؤي. يراقبون الزيادة التدريجية في المقاومة الكهربائية للعنصر. عندما تصل المقاومة إلى حد معين، يقومون بجدولة عمليات الاستبدال أثناء فترات صيانة الماكينة المخططة. وهذا يمنع فشل العنصر غير المتوقع أثناء تشغيل الإنتاج.
نوع العنصر | متوسط العمر | عوامل التدهور الأولية | إجراءات الصيانة |
|---|---|---|---|
كربيد السيليكون (SiC) | 12 - 18 شهرًا | الدراجات الحرارية، التدفق العدواني، الأكسدة. | مراقبة المقاومة. استبدل عندما تزيد المقاومة بنسبة 40%. |
سبيكة معدنية (Ni-Cr) | 1 - 3 سنوات | ارتفاع درجة الحرارة والأضرار المادية الناجمة عن الشحن. | الفحص البصري للترهل. تحقق من الاتصالات الطرفية. |
الموليبدينوم ديسيليسيسيد | 2 - 4 سنوات | الأكسدة في درجات الحرارة المنخفضة (تأثير الآفات). | ضمان التشغيل فوق 700 درجة مئوية؛ تجنب التباطؤ لفترات طويلة في درجات حرارة منخفضة. |
يقدم الشحن الآلي للسبائك مخاطر محددة على طول عمر الفرن. يؤدي إلقاء سبائك الألومنيوم الثقيلة والباردة بسرعة في الفرن الكهربائي إلى حدوث صدمة حرارية شديدة للبوتقة. البوتقات المصنوعة من الجرافيت الطيني أو كربيد السيليكون تكون عرضة للتشقق إذا تعرضت لاختلافات مفاجئة وشديدة في درجات الحرارة.
يؤدي التأثير الميكانيكي العنيف الناتج عن سقوط السبائك إلى كسر جدران البوتقة. يجب على المسابك برمجة اللوادر الآلية لخفض السبائك برفق. قم بتسخين مادة الشحن مسبقًا عندما يكون ذلك ممكنًا. وهذا يحمي البوتقة ويمنع الضرر الناتج عن رذاذ عناصر التسخين الموجودة فوق الحوض.
إن إدخال عناصر كهربائية عالية الجهد بالقرب من المعدن المنصهر عالي التوصيل يمثل مخاطر خطيرة على السلامة. في حالة فشل البوتقة أو قصور أحد العناصر، تنتقل تيارات التسرب عبر الألومنيوم المنصهر. وهذا يخلق خطرًا مميتًا على المشغلين ويخاطر بإلحاق أضرار كارثية بالمغرفة الآلية.
أنظمة الكشف عن الأخطاء الأرضية المتكاملة إلزامية. تقوم هذه الأنظمة بمراقبة العزل الكهربائي للحمام بشكل مستمر. إذا اكتشف النظام وجود خطأ، فإنه يقوم على الفور بقطع الطاقة عن عناصر التسخين. فهو يقوم بتشغيل مصفوفة التوقف في حالات الطوارئ (E-stop) للخلية الآلية، مما يؤدي إلى إيقاف جميع الحركات الآلية حتى تقوم الصيانة بتأمين المنطقة.
تكمن التكاليف الخفية لتركيب الفرن الكهربائي في البنية التحتية للطاقة في المنشأة. يتطلب الصهر الكهربائي الصناعي تيارًا كبيرًا. يجب على مهندسي المصانع مراجعة الشبكة الكهربائية لمحطاتهم، وقدرة المحولات، وإدارة الحمل الأقصى قبل الالتزام بالفرن الكهربائي.
تحقق من سعة المحول الحالية وقم بتقييم توجيه شريط التوصيل. إذا كانت المنشأة تفتقر إلى القدرة الكافية، فإن ترقية المحولات وسحب خطوط النحاس الثقيلة الجديدة تضيف وقتًا كبيرًا إلى مشروع التكامل. يضمن موازنة الحمل المناسبة أن الفرن لا يقوم برحلة القواطع الرئيسية خلال مراحل الذروة الحرارية عندما تسحب العناصر الحد الأقصى للتيار.
الحجم المناسب يملي نجاح الخلية الآلية. يؤدي تصغير حجم الفرن إلى تجويع آلة صب القوالب. ينتظر الروبوت وصول المعدن إلى درجة الحرارة الصحيحة، مما يؤدي إلى تدمير كفاءة وقت الدورة. إن الحجم الزائد يهدر الطاقة من خلال الإشعاع الحراري غير الضروري ويزيد من البصمة.
قم بحساب معدل الذوبان المطلوب (كجم/ساعة) والقدرة على التحمل بناءً على وزن طلقة آلة صب القوالب، ووقت الدورة، ومعدل الاستخدام. حافظ على قدرة احتجاز لا تقل عن ثلاثة إلى خمسة أضعاف معدل الذوبان في الساعة. وهذا يضمن الاستقرار الحراري أثناء الجرعات الآلية المستمرة. إذا قمت بإذابة 200 كجم/ساعة، فحدد فرنًا بسعة احتجاز لا تقل عن 800 كجم.
يعمل الفرن الكهربائي الموجود في الخلية الآلية كعقدة بيانات. يجب أن تتواصل بسلاسة مع وحدة التحكم المركزية في خلية الصب. حدد بروتوكولات الاتصال اللازمة اللازمة للفرن لمشاركة البيانات في الوقت الفعلي.
يجب أن يدعم فرن PLC الشبكات الصناعية مثل Profinet أو Ethernet/IP أو OPC UA. يسمح هذا الاتصال للفرن بمشاركة درجة حرارة الحمام، ومستوى المعدن، وسحب الطاقة، وتشخيصات عناصر التسخين مباشرة مع نظام SCADA ووحدة التحكم بالمغرفة الآلية. يعرف الروبوت بالضبط متى يتم شحن الفرن وعندما يكون المعدن في درجة الحرارة الصحيحة للاستخراج.
قم بإجراء تدقيق لطاقة المحطة لتحديد سعة المحولات المتاحة وعتبات الحمل القصوى لخلايا الصب المحددة لديك.
احسب خسائر الخبث الحالية ومعدلات الخردة المرتبطة بتباين درجات الحرارة لإنشاء خط أساس للتحسين.
قم بتقييم بروتوكولات حماية البوتقة وبرمجة أنظمة الشحن الآلية لمنع الصدمات الميكانيكية والحرارية.
تشاور مع مصنعي المعدات الأصلية للأفران لتحديد متطلبات تكامل PLC الدقيقة للمغارف الآلية ووحدات التحكم الخلوية الموجودة لديك.
ج: تدوم عناصر التسخين المعدنية عادةً من سنة إلى 3 سنوات، بينما تدوم عناصر كربيد السيليكون (SiC) في المتوسط من 12 إلى 18 شهرًا بناءً على درجات حرارة التشغيل. يؤدي التدفق الشديد، أو تلوث المواد المتطايرة من الخردة القذرة، أو سوء الصيانة إلى تسريع عملية التدهور.
ج: التسخين الكهربائي يزيل بخار الماء واضطراب الغاز من الاحتراق. وهذا يقلل بشكل كبير من مسامية الهيدروجين وشوائب الأكسيد في قالب الألومنيوم النهائي، مما يوفر بيئة ذوبان هادئة ونظيفة.
ج: نعم، بشرط أن يكون بئر الفرن متوافقًا من حيث الأبعاد مع كوب المغرفة. يجب أن ينقل الفرن PLC بيانات مستوى المعدن ودرجة الحرارة إلى وحدة التحكم الروبوتية عبر بروتوكولات مثل Profinet أو Ethernet/IP.
ج: تشمل التحديات الأساسية ارتفاع تكلفة رأس المال الأولي، والاعتماد على بنية تحتية كهربائية قوية للمنشأة، وأوقات زيادة حرارية أولية أبطأ مقارنة بمواقد الغاز، وخطر حدوث صدمة حرارية بوتقة إذا تم تحميل السبائك الباردة بسرعة كبيرة.
ج: إنه يلغي الرفع اليدوي الثقيل للسبائك من خلال توافق الشحن الآلي. إنه يقلل من الاتصال البشري بالمكونات ذات درجة الحرارة العالية ويزيل المشغلين من منطقة الرش المباشرة للمعدن المنصهر.
ج: تتناسب متطلبات الطاقة بشكل مباشر مع معدل الذوبان المطلوب، والذي يتم قياسه عادةً بالكيلوواط لكل كجم/ساعة من الألومنيوم. قد يسحب الفرن القياسي الموجود بجانب الخلية من 50 كيلووات إلى أكثر من 200 كيلووات، مما يتطلب تدقيقًا مخصصًا للطاقة.
ج: بالنسبة للأتمتة، تتفوق الكهرباء بشكل عام بسبب التحكم الدقيق في درجة الحرارة، ونقص أجهزة الاستشعار التي تعطل حرارة العادم، وسهولة الاندماج في الخلايا الآلية النظيفة، على الرغم من ارتفاع تكاليف الكهرباء في بعض المناطق.
