ما الذي يسبب المسامية في قالب الصب بالغرفة الباردة؟

معدلات الخردة المرتفعة والفشل الميداني المفاجئ يقتل الربحية. غالبًا ما تكون المسامية بمثابة السبب الخفي وراء هذه الاختناقات المكلفة. إنه بمثابة خطر هيكلي وليس مجرد عيب تجميلي. يبقى القضاء على كل فراغ مجهري مستحيلًا فيزيائيًا. تقبل خطوط الأساس الصناعية عادةً حوالي 5% من المسامية من حيث الحجم. ومع ذلك، يمكنك التحكم بنجاح في مكان تشكل هذه الفراغات. يمكنك أيضًا إملاء كيفية تصرفهم تحت الضغط.

يتطلب تجاوز استكشاف الأخطاء وإصلاحها عن طريق التجربة والخطأ اتباع نهج أعمق. يجب علينا أن نفهم تمامًا الفيزياء الكامنة وراء انحباس الغاز. نحتاج أيضًا إلى فهم ظاهرة الانكماش الديناميكي الحراري. علاوة على ذلك، يتطلب القضاء على العيوب الهيكلية قدرات أجهزة محددة. يجب أن يفي الإعداد الحديث بمعايير الأداء الصارمة لتحقيق النجاح. في هذا الدليل، سوف تتعلم كيفية تحديد أشكال العيوب. سترى لماذا يفشل الضغط المتزايد بشكل أعمى. وأخيرًا، نعرض بالتفصيل كيف تمنع ترقيات المعدات الإستراتيجية هذه الأعطال الخطيرة.

الوجبات السريعة الرئيسية

• للضغط حدود: زيادة ضغط الحقن تؤدي إلى تناقص عوائد مسامية الغاز (استنادًا إلى هندسة قانون بويل) ولا تعمل إلا على مسامية الانكماش خلال 'نطاق التجميد' شبه الصلب للسبائك.

• يعد ارتفاع البسكويت أمرًا بالغ الأهمية: حيث يؤدي انخفاض ارتفاع البسكويت إلى تقليل الكتلة الحرارية بشكل كبير، مما يتسبب في التبريد المبكر ويترك ما يصل إلى 77 سم مكعب من الهواء المحبوس في الحجرة.

• التصنيع يكشف عن العيوب: الطبقة الخارجية 0.5 مم من الصب كثيفة؛ تعمل الآلات CNC على تجريد هذه الطبقة، وتحويل المسام المغلقة غير الضارة إلى مسارات تسرب حرجة.

• تفرض الأجهزة حدودًا: يتطلب التخفيف المتسق آلة صب بالقالب بغرفة باردة قادرة على تنفيذ مراحل ضغط ثابتة دقيقة (3000 رطل لكل بوصة مربعة) ومراحل ضغط مكثفة (8000 رطل لكل بوصة مربعة على الأقل).

التكلفة التجارية للمسامية: عيوب التشكل ومخاطر التصنيع

تحدد أنواع المسامية المختلفة شدة الخردة بشكل كبير. كما أنها تؤثر بشكل مباشر على معدلات فشل المصب. يجب عليك تحديد نوع الفراغات التي يعاني منها إنتاجك. تملي هذه المعرفة استراتيجية استكشاف الأخطاء وإصلاحها بالكامل.

التصنيف المورفولوجي

نقوم بتصنيف هذه العيوب إلى ثلاث مجموعات متميزة. يشكل كل منها مخاطر فريدة على منتجك النهائي.

فخ التصنيع (منظور سوق دبي المالي)

تعمل المسبوكات على تكوين طبقة "جلدية" خارجية عالية الكثافة أثناء العملية. يبلغ سمك هذه الطبقة عادة حوالي 0.5 مم. إنه يمثل القسم الأكثر استقرارًا حرارياً في الجزء الخاص بك. توجد فراغات داخلية مغلقة تحت هذا الجلد بشكل غير ضار. نادرًا ما تضر بالقوة الميكانيكية الأساسية عند تركها دون مساس.

ومع ذلك، فإن التصنيع باستخدام الحاسب الآلي يغير هذه المعادلة بالكامل. تعمل عمليات النقر أو الطحن على إزالة هذه الطبقة الواقية. هذا الإجراء يخترق الجلد الكثيف. يقوم على الفور بتحويل الفراغات المغلقة سابقًا إلى مسارات تسرب مفتوحة. تنخفض عائدات المكونات الهيدروليكية والهوائية وفقًا لذلك. يجب على المصممين الاعتراف بهذا الواقع المادي خلال مرحلة سوق دبي المالي. لا يمكنك التخلص من المسامية العميقة. أنت فقط تعرضه.

الغاز مقابل الانكماش: الدوافع الأساسية في عملية الغرفة الباردة

لا يمكنك إصلاح الخلل دون تشخيص أصله. يجب على المشغلين التمييز بصريًا وعلميًا بين الأسباب الجذرية. التشخيص الدقيق يفصل بين الحلول الفعالة والجهد الضائع.

الإطار التشخيصي

يوفر الفحص البصري أول دليل حاسم. تبدو مسامية الغاز ومسامية الانكماش مختلفتين تمامًا عند التكبير.

• مسامية الغاز: تتميز بفراغات مستديرة ناعمة. تبدو وكأنها فقاعات مميزة ولامعة داخل المعدن.

• مسامية الانكماش/التدفق: تتميز بوجود تمزقات داخلية خشنة أو غير منتظمة أو حادة الزاوية. أنها تفتقر إلى سطح داخلي أملس.

الأسباب الجذرية لاحتجاز الغاز

تتشكل فراغات الغاز عندما ينحصر الهواء أو البخار. مرحلة الحقن السريع لا تترك أي وقت تقريبًا للإخلاء الجوي. عدة عوامل تدفع هذه المشكلة.

1. انتهاكات سرعة المكبس: غالبًا ما يتجاهل المشغلون سرعة التسديد البطيئة الحرجة (CSS). يؤدي تحريك المكبس ببطء شديد إلى انعكاس الموجة. يندفع المعدن إلى الخلف، فيحبس الهواء. يؤدي التحرك بسرعة كبيرة إلى 'تأرجح' المعدن فوق الجيب الهوائي.

2. زيوت التشحيم الزائدة: يؤدي استخدام مواد التشحيم الثقيلة إلى حدوث مشكلات فورية. تومض الحرارة الشديدة هذا السائل إلى غاز يتوسع بسرعة.

3. ارتفاعات البسكويت المنخفضة: البسكويت الرقيق يوفر حجم تغذية غير كافي. يسبب فقدان الحرارة بسرعة. يفشل النظام بعد ذلك في إخلاء الهواء المتبقي خلال فترة التعبئة القصيرة البالغة 16 مللي ثانية.

الأسباب الجذرية للانكماش

يرتبط الانكماش بالكامل بالديناميكا الحرارية. ينكمش المعدن عندما يبرد. إذا لم يغذي أي معدن سائل منطقة الانكماش، تظهر الفراغات.

• انكماش الحجم: تفقد السبائك حجمها بشكل طبيعي أثناء تغير الطور من السائل إلى الصلب. يبقى هذا المبدأ الفيزيائي لا مفر منه.

• النقاط الساخنة المعزولة: تبرد بعض الأجزاء السميكة بشكل أبطأ بكثير من الجدران المحيطة. يمكنك التحقق من ذلك عبر أدوات المحاكاة. ابحث عن فقدان القدرة على التغذية (المعروف باسم FStime).

• دلتا درجة الحرارة: التغيرات في درجة حرارة العفن لها أهمية كبيرة. تزيد درجات حرارة الدلتا التي تتجاوز 50 درجة مئوية من الإغلاق البارد وتقلص المخاطر بنسبة تصل إلى 30٪.

كسر أسطورة الضغط: لماذا لا تعمل القوة وحدها على إصلاح المسامية

يقوم المشغلون عادةً برفع ضغط الماكينة بشكل انعكاسي. إنهم يريدون حرفيًا سحق الفراغات من الوجود. يبدو هذا النهج منطقيًا على أرضية المتجر. ومع ذلك، فإن الفيزياء تختلف بعنف.

فيزياء مسامية الغاز (قانون بويل)

لا يمكنك تدمير الغاز المحصور باستخدام القوة الغاشمة. يحدد قانون بويل العلاقة بين الضغط والحجم. هندسة الكرة تزيد من تعقيد هذا الأمر.

تؤدي زيادة ضغط النظام بمقدار 600 مرة (على سبيل المثال، ما يصل إلى 9000 رطل لكل بوصة مربعة) إلى الحد الأدنى من التحسينات البصرية. هذه القفزة الهائلة تقلل فقط من نصف قطر فقاعة الغاز بعامل 8.5. الغاز لا يختفي. يؤدي الضغط العالي إلى تشتيت الفقاعات الكبيرة إلى آلاف المسام الدقيقة. علاوة على ذلك، فإن هذه القوة المفرطة تسبب وميضًا شديدًا للقالب. يبقى الغاز المحبوس داخل الجزء الخاص بك.

فيزياء مسامية الانكماش (النافذة شبه الصلبة)

يوفر ضغط التكثيف أداة قوية ضد الانكماش. ومع ذلك، فإنه يعمل بشكل صارم خلال فترة زمنية ضيقة. يجب عليك استخدام القوة أثناء "نطاق التجميد" الخاص بالسبيكة.

على سبيل المثال، يمتلك الألومنيوم 380 نافذة شبه صلبة بدرجة حرارة 80 درجة فهرنهايت. خلال هذه المرحلة القصيرة، ينجح الضغط في دفع المعدن الإضافي إلى الفراغات المتقلصة. إذا قامت الآلة بالضغط بعد تجميد البوابة، فإن الجهد يفشل. إن تطبيق الحمولة على المعدن المتصلب يهدر الطاقة تمامًا. المعدن لا يمكن أن يتدفق.

يجب علينا أيضًا أن نضيف تحذيرًا مهمًا للأدوات. ضبط درجة حرارة القالب لا يزيل بطريقة سحرية مسامية الانكماش. إنه ببساطة يحرك العيب. ينتقل الفراغ إلى المركز الحراري المنشأ حديثًا. يتطلب الإزالة الحقيقية التغذية المناسبة والتوقيت الدقيق.

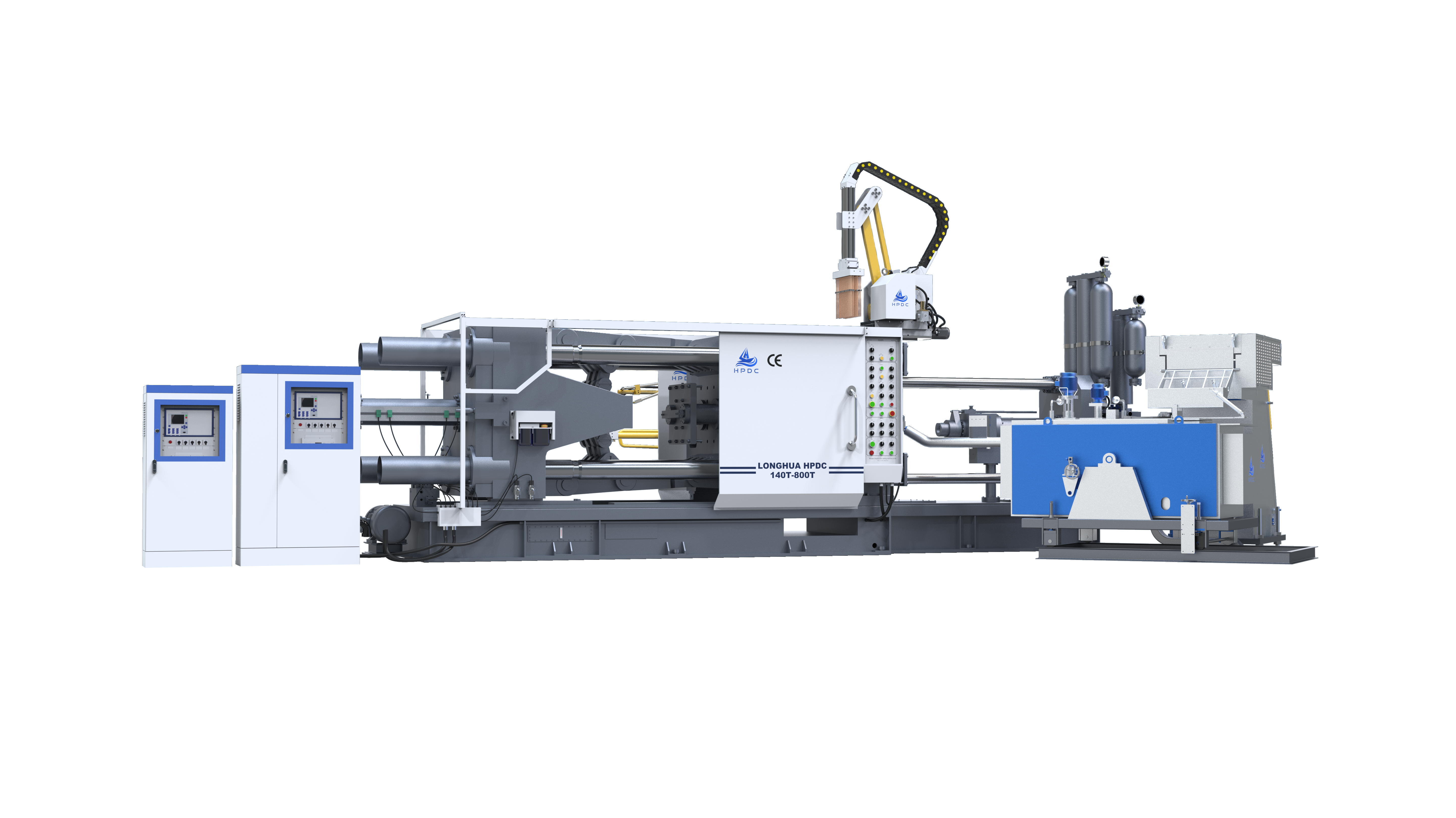

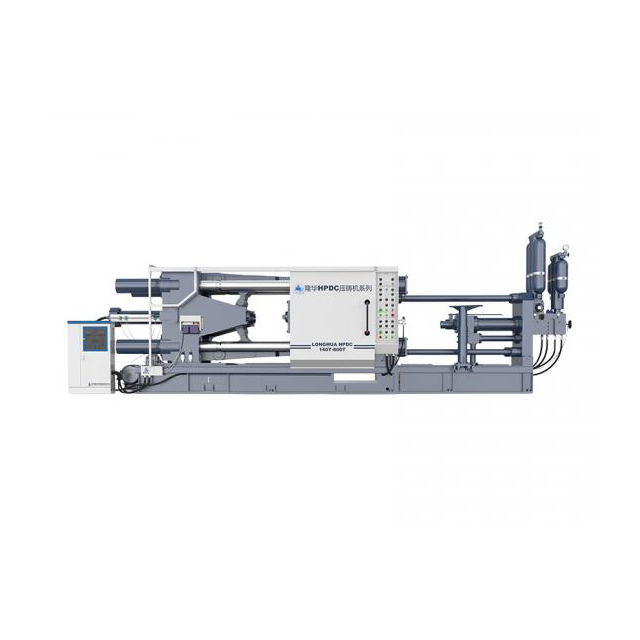

تقييم قدرات آلة الصب بالقالب بالغرفة الباردة

تعمل مواصفات الأجهزة في النهاية على حل هذه المشكلات الفيزيائية. يتطلب الحصول على آلة صب قوالب الألومنيوم تقييمًا صارمًا. أنت بحاجة إلى معدات قادرة على تلبية المتطلبات البدنية الشديدة.

التحكم في الحقن والحد الأدنى من الضغط

يجب أن تتميز المعدات الحديثة بالتحكم المتميز في الطور. يجب أن تنتقل الآلة بسلاسة بين مراحل اللقطة البطيئة والتعبئة السريعة والتكثيف. التحولات غير الدقيقة تدمر ديناميكيات التعبئة.

توجد معايير الصناعة الأساسية لسبب ما. تتطلب معالجة الألومنيوم ضغطًا ثابتًا لا يقل عن 3000 رطل لكل بوصة مربعة. والأهم من ذلك، يجب أن يوفر النظام ما بين 8000 إلى 10000 رطل لكل بوصة مربعة من ضغط التكثيف. تضمن صمامات التكثيف البطيئة معدلات خردة عالية.

تكامل الصيانة التنبؤية المتقدمة

البيانات تقود استقرار التصنيع الحديث. تعتمد الأهمية بشكل كبير على المراقبة الحرارية في الوقت الحقيقي. تستخدم الإعدادات المتقدمة المزدوجات الحرارية وأجهزة استشعار الأشعة تحت الحمراء المدمجة.

نحن نستخدم هذه البيانات لتحديد انحرافات خط الأساس الحراري. يؤدي الانحراف بنسبة 15% إلى تنبيه النظام الفوري. يمنع هذا النهج الاستباقي التعب الحراري الشديد. كما أنه يوقف ارتفاعات المسامية اللاحقة قبل أن تدمر عملية الإنتاج.

أنظمة التهوية والفراغ

يبقى إخلاء الهواء بسرعة أمرًا بالغ الأهمية. إن ضمان مراعاة تصميم العادم لحدود السرعة الصوتية أمر ضروري. لا يمكن للهواء الخروج من القالب بسرعة تزيد عن 8000 بوصة في الثانية تقريبًا.

يجب على المهندسين إجراء حسابات صارمة لمنطقة التهوية. يجب أن تكون مساحة التهوية الإجمالية 20-25% من مساحة البوابة. تعمل هذه النسبة على إزالة الهواء فعليًا قبل أن يقوم المكبس بتعبئة المعدن بإحكام. يضمن التنفيس غير الكافي انحباس الغاز على نطاق واسع.

مراقبة الجودة الإستراتيجية: الوقاية الأولية والمعالجة النهائية

تمتد مراقبة الجودة إلى ما هو أبعد من خلية الصب. يجب عليك تأمين متغيرات العملية قبل بدء الصب. يجب عليك أيضًا تنفيذ ضمانات ما بعد المعالجة التي أثبتت جدواها.

إدارة ذوبان المنبع (الصهر والغرف)

تحدد جودة الذوبان كثافة الصب النهائية. تؤدي الإدارة السيئة للمنبع إلى ظهور كميات هائلة من الهيدروجين والأكاسيد.

• إلزامية التفريغ الدوار: يجب أن تستخدم المرافق التفريغ الدوار للأرجون أو النيتروجين. يؤدي هذا إلى انخفاض محتوى الهيدروجين بأمان إلى أقل من 0.15 مل/100 جرام.

• قواعد نقل المغرفة: يتطلب نقل المعدن عناية فائقة. يجب عليك الحفاظ على التدفق الصفحي في جميع الأوقات. حافظ على معدل التدفق أقل من 0.5 م/ث. استخدم زاوية ميل 15-20 درجة. وهذا يمنع أكسيد المضطرب وانحباس الهواء.

التحقق من صحة المحاكاة (منطق القائمة المختصرة)

التنبؤ بالعيوب يوفر كميات هائلة من رأس مال الأدوات. يوفر استخدام أدوات CAE مثل MAGMASOFT ميزة هائلة.

يستخدم المهندسون هذه البرامج لتقييم معيار نياما. يتنبأ هذا المقياس المحدد بسلوك التغذية. تشير القيم التي تنخفض إلى أقل من 0.7 إلى وجود مخاطر عالية للمسامية الدقيقة. يجب عليك إعادة تصميم المجاري وقنوات التبريد حتى تتحسن هذه القيمة.

تكتيكات العلاج المعتمدة

حتى العمليات المثالية تنتج أجزاء مسامية في بعض الأحيان. أنت بحاجة إلى أساليب معالجة معتمدة للمكونات عالية القيمة.

1. التشريب الفراغي: يتضمن ذلك عملية قياسية من 3 خطوات. أولاً، قومي بسحب فراغ عميق لتفريغ المسام. ثانيا، حقن تسرب الضغط الإيجابي. ثالثا، تطبيق العلاج الحراري. هذا يختم المكونات المصنعة بشكل مثالي. إنه يحافظ تمامًا على تفاوتات الأبعاد الأصلية.

2. الضغط المتوازن الساخن (HIP): يخدم هذا قطاعات الطيران والسيارات المتطورة. يطبق HIP حرارة هائلة وضغطًا موحدًا. إنه يفرض انهيار الفراغ الداخلي المطلق. إنه يلحم حرفيًا الدموع الداخلية.

خاتمة

يتطلب التحكم في المسامية توازنًا علميًا دقيقًا. إنها تتطلب جودة ذوبان نقية ونوافذ حرارية صارمة وديناميكيات سائلة دقيقة. لا يمكن للمشغلين إصلاح المشكلات الهيكلية بمجرد رفع قرص الضغط. وبدلًا من ذلك، يجب عليهم معالجة الفيزياء التي تحكم سلوك الغاز وانكماش السبائك.

ننصح بشدة بتقييم معداتك الحالية. اختبر أجهزتك في أوقات الاستجابة الصارمة للتكثيف. تحقق من قدرات التنفيس الفعلية لديك. الاستثمار في آلة صب القوالب بالغرفة الباردة ذات الحجم المناسب يوفر عوائد هائلة. يؤدي تحديد ملامح الحقن في الوقت الفعلي إلى تحقيق عائد استثمار أعلى بشكل كبير. إنه يتفوق بسهولة على الاستنزاف المالي لاستيعاب الخردة الدائمة أو تمويل حلقات إعادة العمل التي لا نهاية لها.

التعليمات

س: هل يمكن إزالة المسامية في عملية الصب بالكامل؟

ج: لا، خط الأساس الذي يبلغ 5% تقريبًا هو أمر طبيعي تمامًا. يركز الهدف الهندسي على توجيه هذه المسامية إلى المناطق غير الحرجة وغير الآلية. يتحدى الإزالة الكاملة الحقائق الفيزيائية للتصلب السريع للسبائك.

س: كيف يمكنني قياس وقياس المسامية في الأجزاء الموجودة؟

ج: نحن نعتمد بشكل كبير على الاختبارات غير المدمرة. يوفر التصوير بالأشعة السينية فحوصات ثنائية الأبعاد، بينما يقوم التصوير المقطعي المحوسب برسم خرائط ثلاثية الأبعاد كاملة. تعمل الموجات فوق الصوتية أيضًا بشكل جيد. بالنسبة للمقاييس الكمية، نستخدم طرق إزاحة كثافة أرخميدس لحساب نسب الفراغ الدقيقة.

س: ما هو سمك البسكويت الصحيح لمنع احتجاز الهواء؟

ج: على الرغم من أن الأبعاد الدقيقة تختلف حسب القالب، إلا أن سمكًا أكثر أمانًا بشكل عام. تشير الدراسات إلى أن زيادة ارتفاع البسكويت من 10 مم إلى 30 مم يحافظ بشكل كبير على الكتلة الحرارية اللازمة. يؤدي هذا إلى توسيع نافذة التكثيف لديك وتقليل حجم الغاز المحبوس بعشرات السنتيمترات المكعبة.
